Ethernet został pierwotnie opracowany w latach 70. w Xerox PARC przez Boba Metcalfe'a i jego zespół. Inspiracją była sieć ALOHAnet używająca fal radiowych do komunikacji między hawajskimi wyspami. Metcalfe przeniósł ideę losowego dostępu do medium na kabel koncentryczny. W przeciwieństwie do kosztownych rozwiązań tamtych czasów, Ethernet oferował prostotę i niską cenę implementacji.

Standaryzacja przez IEEE jako 802.3 zapewniła interoperacyjność między sprzętem różnych producentów. Warstwa fizyczna determinuje szybkość, zasięg i niezawodność transmisji. Wybór medium transmisyjnego wpływa na bezpieczeństwo i łatwość rozbudowy sieci. Zrozumienie fizycznych podstaw Ethernetu jest kluczowe przy projektowaniu wydajnych sieci LAN.

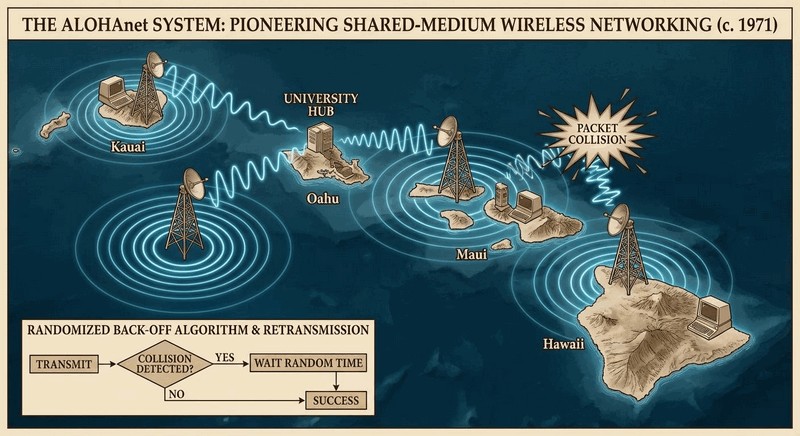

ALOHAnet został uruchomiony w 1971 roku na Uniwersytecie Hawajskim jako pierwsza na świecie bezprzewodowa sieć pakietowa. Sieć łączyła siedem kampusów na czterech wyspach za pomocą fal radiowych w paśmie UHF. Kluczowym wyzwaniem był fakt, że wszystkie stacje współdzieliły ten sam kanał komunikacyjny. Protokół ALOHA pozwalał na nadawanie w dowolnym momencie, a w przypadku kolizji stacja czekała losowy czas przed retransmisją.

Robert Metcalfe, będąc na studiach doktoranckich na Harvardzie, studiował analizę wydajności ALOHA. Jego badania nad sieciami lokalnymi doprowadziły do stworzenia protokołu CSMA/CD. Metcalfe założył firmę 3Com, która przez lata dominowała na rynku kart sieciowych Ethernet. Bez prac nad ALOHA sieci LAN wyglądałyby dziś zupełnie inaczej.

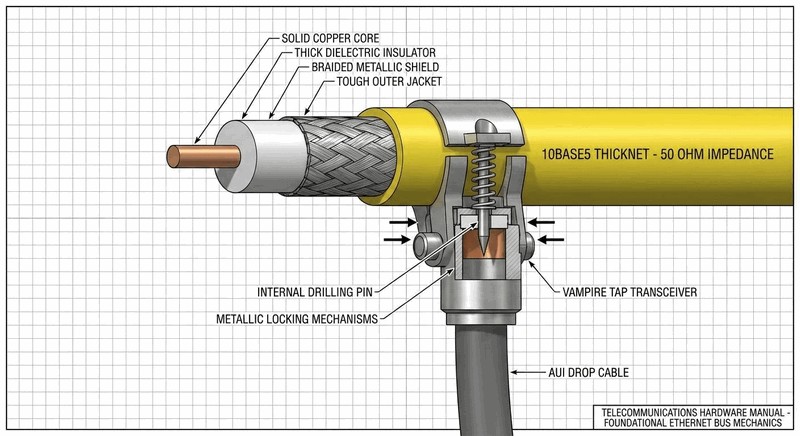

Standard 10BASE5 został opublikowany w 1983 roku jako pierwsza komercyjna implementacja Ethernetu w ramach IEEE 802.3. Kabel koncentryczny RG-8 o średnicy około 1 cm tworzył szkielet sieci przerywany co 2,5 metra znacznikami. Podłączenie nowego urządzenia wymagało fizycznego przewiercenia kabla i zamontowania transceivera AUI.

Maksymalna długość segmentu wynosiła 500 metrów, a cała sieć mogła obejmować do 2500 metrów przy użyciu czterech repeaterów. Każdy segment mógł obsłużyć maksymalnie 100 stacji ze względu na tłumienie sygnału. Nadajnik wampirzy wykorzystywał igłę wbijającą się w żyłę środkową kabla, co wymagało precyzji, aby nie zewrzeć ekranu. Mimo trudności instalacyjnych 10BASE5 był znaczącym krokiem w stronę standaryzacji sieci lokalnych.

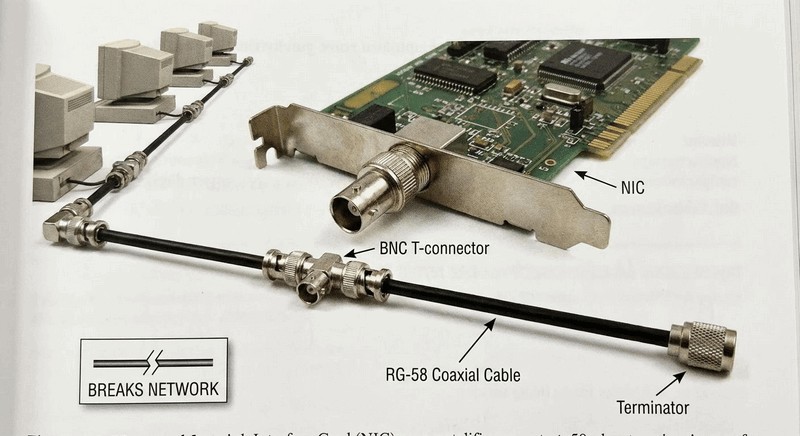

Standard 10BASE2 zrewolucjonizował sieci lokalne dzięki zastosowaniu elastycznego kabla RG-58 i złącz BNC, co znacznie obniżyło koszty instalacji. Kabel ten był cienki, lekki i łatwy do prowadzenia w przestrzeniach biurowych, a każdy segment mógł mieć do 185 metrów długości. Urządzenia łączono w łańcuch szeregowy, w którym każdy komputer był wpięty między dwa odcinki kabla.

Na obu końcach segmentu montowano terminatory 50 omów, absorbujące energię sygnału i zapobiegające odbiciom. Uszkodzenie lub rozłączenie w dowolnym punkcie łańcucha powodowało utratę komunikacji dla wszystkich stacji w segmencie. Z powodu trudności diagnostycznych i niskiej niezawodności 10BASE2 szybko został wyparty przez nowsze standardy. Mimo to, przez całe lata 90. był najpopularniejszym rozwiązaniem w małych sieciach biurowych.

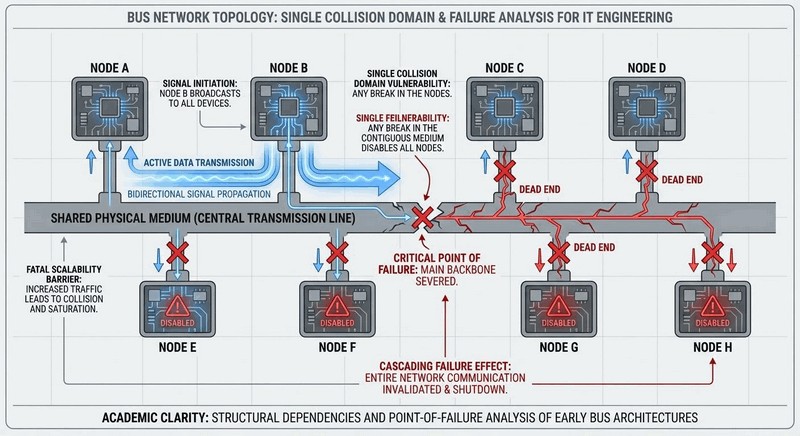

Topologia magistrali, w której wszystkie urządzenia współdzielą jeden kabel transmisyjny, jest najprostszą fizycznie konfiguracją sieci. Sygnał wysłany przez nadajnik rozchodzi się w obie strony kabla i jest odbierany przez wszystkie pozostałe stacje. W takiej sieci każda karta sieciowa musi analizować wszystkie ramki, odrzucając te nieadresowane do niej.

Ponieważ istnieje tylko jedna droga transmisji, w danej chwili może nadawać tylko jedna stacja. Wzrost liczby użytkowników prowadzi do wykładniczego wzrostu liczby kolizji i spadku przepustowości. Praktyczne wykorzystanie magistrali wymagało ścisłego przestrzegania limitów odległości i liczby węzłów. Wady topologii magistrali doprowadziły do rozwoju topologii gwiazdy, która jest dziś dominująca.

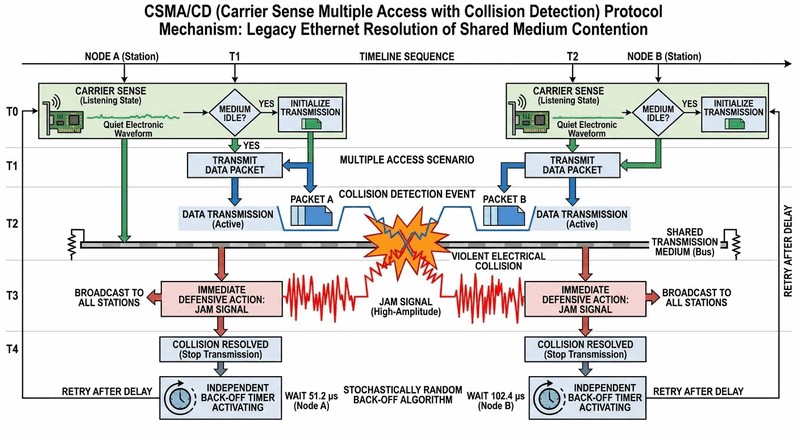

Mechanizm CSMA/CD jest fundamentalnym protokołem dostępu do medium w klasycznym Ethernecie. Carrier Sense oznacza, że karta sieciowa przed transmisją nasłuchuje, czy w medium nie występuje sygnał nośny. Multiple Access gwarantuje, że każde urządzenie ma równe prawo do rozpoczęcia nadawania bez centralnego arbitra. Collision Detection pozwala wykryć kolizję poprzez pomiar napięcia na kablu, które przekracza próg w przypadku jednoczesnej transmisji.

Po wykryciu kolizji wszystkie nadające urządzenia wysyłają sygnał JAM przez 32 bity, aby zagwarantować że wszystkie inne stacje również wykryją kolizję. Następnie każda stacja odczekuje losowy czas określany algorytmem wykładniczego opóźnienia wstecznego. Algorytm ten podwaja zakres losowania po każdej kolejnej kolizji, co stabilizuje sieć przy dużym obciążeniu. Po dziesięciu nieudanych próbach karta zgłasza błąd do systemu operacyjnego.

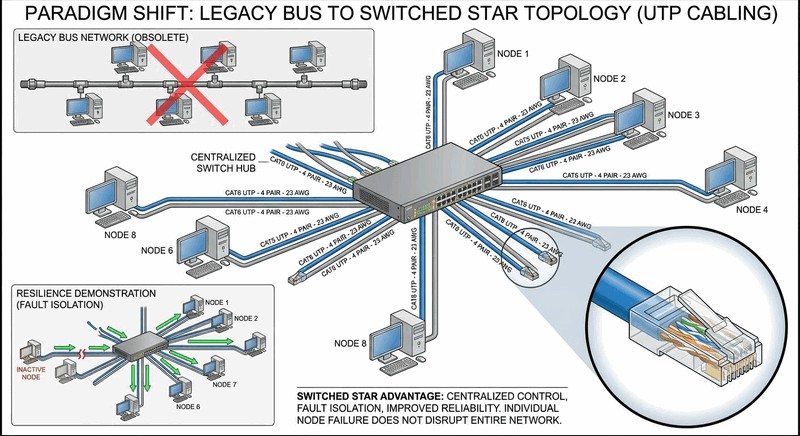

Standard 10BASE-T opublikowany w 1990 roku całkowicie zmienił architekturę sieci lokalnych poprzez wprowadzenie skrętki UTP. Każde urządzenie otrzymało dedykowany kabel łączący je bezpośrednio z koncentratorem, co wyeliminowało problem awarii całego segmentu. Zastosowanie skrętki nieekranowanej znacząco obniżyło koszty okablowania w porównaniu z drogimi kablami koncentrycznymi.

Topologia gwiazdy ułatwiła diagnostykę, ponieważ uszkodzony kabel odcinał tylko jedną stację, a reszta sieci działała bez zakłóceń. Wprowadzenie koncentratorów umożliwiło łatwą rozbudowę sieci poprzez dodawanie nowych urządzeń bez przerywania pracy. Standard 10BASE-T zdefiniował maksymalną odległość 100 metrów między kartą a koncentratorem. Przejście na skrętkę było kluczowym momentem w demokratyzacji dostępu do sieci komputerowych.

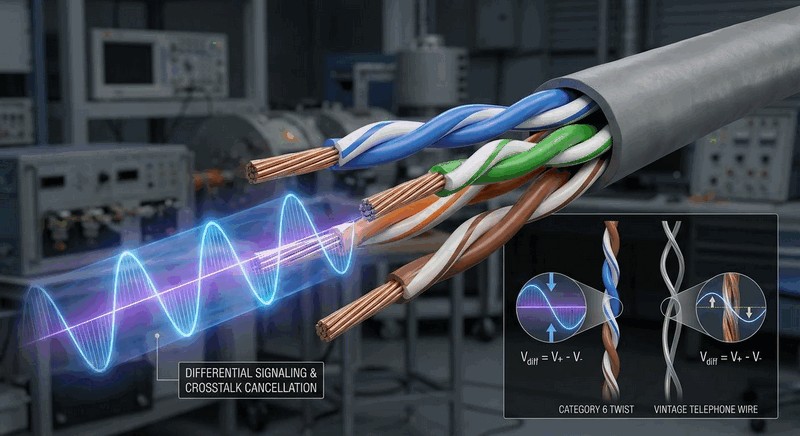

Skręcanie par przewodów jest techniką stosowaną w celu zminimalizowania przesłuchów elektromagnetycznych między sąsiednimi parami. Gdy prąd płynie przez przewodnik, wokół niego powstaje pole magnetyczne, które indukuje napięcie w pobliskich przewodach. Skręcenie pary powoduje, że pole magnetyczne każdej żyły nakłada się na siebie w przeciwnych kierunkach, znosząc zakłócenia.

Zjawisko to nazywamy transmisją różnicową, w której znaczenie ma różnica napięć między przewodami pary. W kablach wyższej kategorii stosuje się gęstszy splot, co poprawia parametry transmisyjne kosztem większej sztywności kabla. Kąt skrętu każdej z czterech par w kablu UTP jest nieco inny, aby zminimalizować wzajemne przesłuchy między parami. Zrozumienie fizyki skrętki pomaga przy wyborze odpowiedniego kabla do konkretnej aplikacji sieciowej.

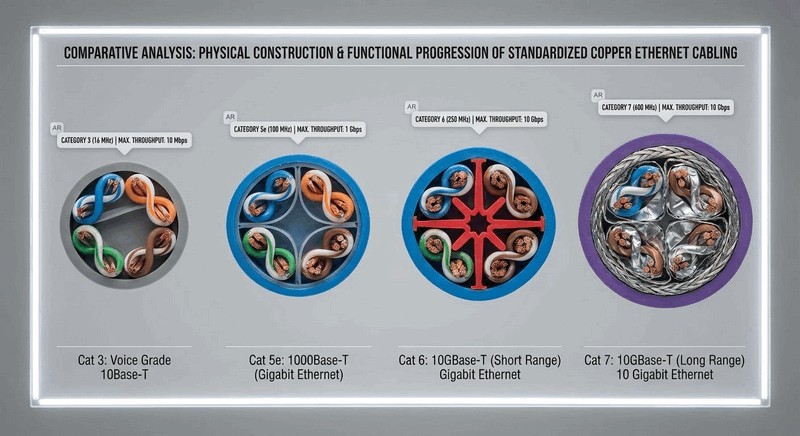

Kategorie okablowania zostały zdefiniowane przez normy TIA/EIA-568, które określają pasmo przenoszenia i parametry elektryczne kabli. Cat 3 był zaprojektowany dla sieci telefonicznych i Ethernetu 10 Mb/s, oferując pasmo do 16 MHz. Cat 5e to ulepszona wersja Cat 5, zapewniająca pasmo 100 MHz i obsługę Gigabit Ethernetu na dystansie do 100 metrów. Cat 6 podnosi pasmo do 250 MHz i wprowadza surowsze wymogi dotyczące przesłuchów między parami.

Cat 6A to rozszerzona wersja z pasmem 500 MHz, gwarantująca działanie 10GBASE-T na pełnym dystansie 100 metrów. Cat 7 wykorzystuje ekranowanie każdej pary oraz całego kabla, co daje pasmo do 600 MHz. Cat 8 przeznaczony jest wyłącznie dla centrów danych i oferuje pasmo do 2000 MHz na dystansie do 30 metrów. Współcześnie standardem minimalnym w nowych instalacjach biurowych jest Cat 6A.

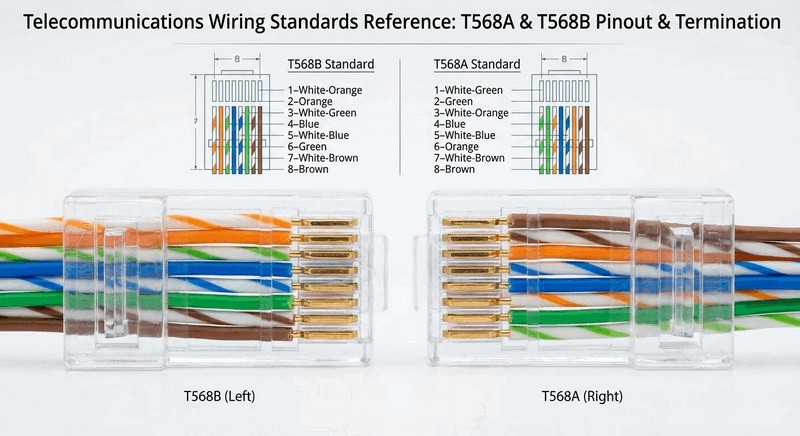

Standardy T568A i T568B definiują układ kolorów poszczególnych żył w złączu 8P8C. W standardzie T568B kolejność od lewej to: biało-pomarańczowy, pomarańczowy, biało-zielony, niebieski, biało-niebieski, zielony, biało-brązowy, brązowy. Standard T568A różni się zamianą pary pomarańczowej z zieloną na pierwszych dwóch pozycjach. Mimo zamiany par oba standardy są elektrycznie identyczne, ponieważ pary i tak są skręcone.

W Europie i Ameryce dominuje T568B, podczas gdy T568A popularny jest w instytucjach rządowych USA. Zastosowanie różnych standardów na obu końcach kabla tworzy kabel krosowany, w którym pary nadawania i odbioru są zamienione. Współczesne interfejsy Gigabit Ethernet obsługują Auto-MDIX, co pozwala na użycie dowolnego typu kabla. Niezależnie od wybranego standardu najważniejsze jest zachowanie tej samej konfiguracji dla całej instalacji.

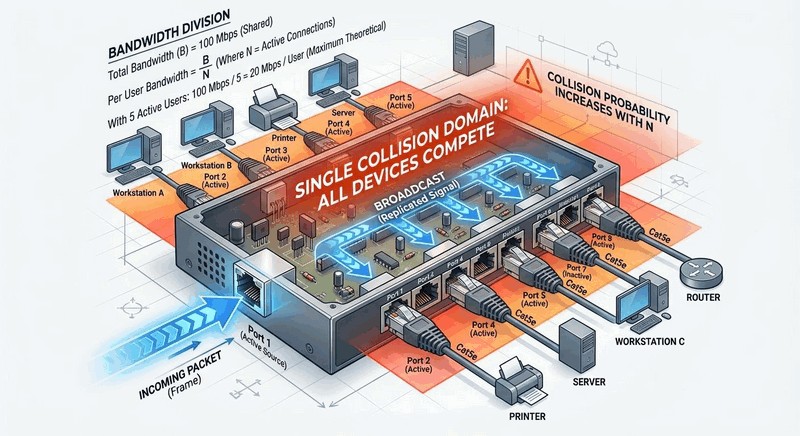

Koncentrator Ethernet (hub) jest urządzeniem warstwy pierwszej, które regeneruje i wzmacnia sygnał elektryczny. Sygnał odebrany na dowolnym porcie jest retransmitowany na wszystkie pozostałe porty bez analizy adresowania. Oznacza to, że hub nie wprowadza żadnej inteligencji i tworzy jedną wielką domenę kolizyjną. Wszystkie urządzenia podłączone do huba współdzielą dostępne pasmo, zgodnie z zasadą CSMA/CD.

Jeśli do huba 100 Mb/s podłączono dziesięć aktywnych komputerów, każdy otrzymuje ułamek teoretycznej przepustowości. Koncentratory mogą być łączone kaskadowo, co dodatkowo zwiększa domenę kolizyjną i pogarsza wydajność. Z powodu rosnącej taniości przełączników, huby zostały całkowicie wyparte z rynku sieci LAN. Dziś koncentratory można znaleźć jedynie w muzeach techniki lub starych instalacjach laboratoryjnych.

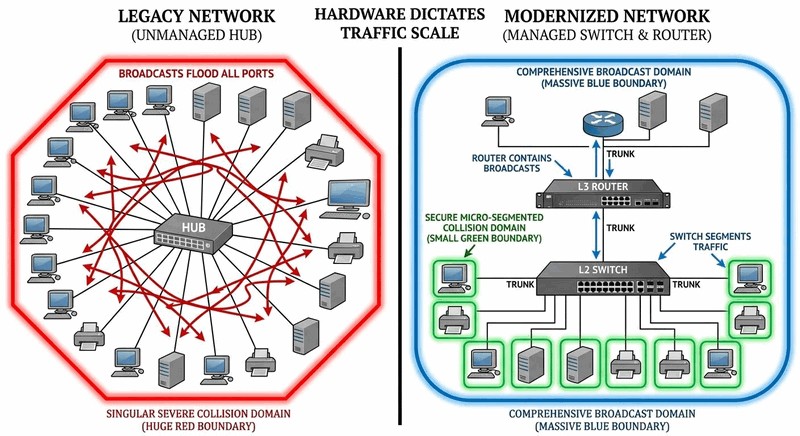

Domena kolizyjna to obszar sieci, w którym dwie lub więcej stacji mogą spowodować kolizję swoich transmisji. W przypadku koncentratora cała sieć stanowi jedną domenę kolizyjną, co dramatycznie ogranicza wydajność. Przełączniki eliminują ten problem poprzez mikrosegmentację, tworząc oddzielną domenę kolizyjną dla każdego portu.

Domena rozgłoszeniowa to zbiór urządzeń, które odbierają ramki broadcast wysyłane przez dowolną stację. Przełącznik forwarduje broadcasty na wszystkie porty w tej samej sieci VLAN, nie wychodząc poza jej granice. Router stanowi granicę domeny rozgłoszeniowej, nie przekazując ramek broadcast między podsieciami. Zbyt duża domena rozgłoszeniowa może powodować przeciążenie sieci ruchem broadcast.

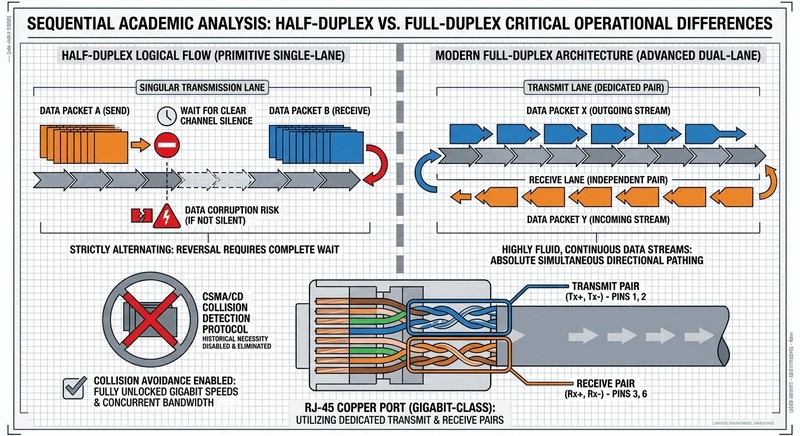

Tryb Half-Duplex był standardem w klasycznym Ethernecie z magistralą współdzieloną, gdzie CSMA/CD zarządzał dostępem. Karta sieciowa mogła w danym momencie albo nadawać, albo odbierać, nigdy obie czynności równocześnie. W trybie Full-Duplex urządzenie może jednocześnie wysyłać i pobierać dane dzięki osobnym parom przewodów.

Dla Fast Ethernetu używa się dwóch par, a dla Gigabit Ethernetu wszystkich czterech par jednocześnie. W trybie Full-Duplex protokół CSMA/CD jest całkowicie wyłączony, ponieważ nie ma ryzyka kolizji. Teoretyczna przepustowość łącza Full-Duplex jest dwukrotnie większa niż Half-Duplex przy tej samej szybkości transmisji. Niezgodność trybów dupleksu prowadzi do błędów CRC i drastycznego spadku wydajności łącza.

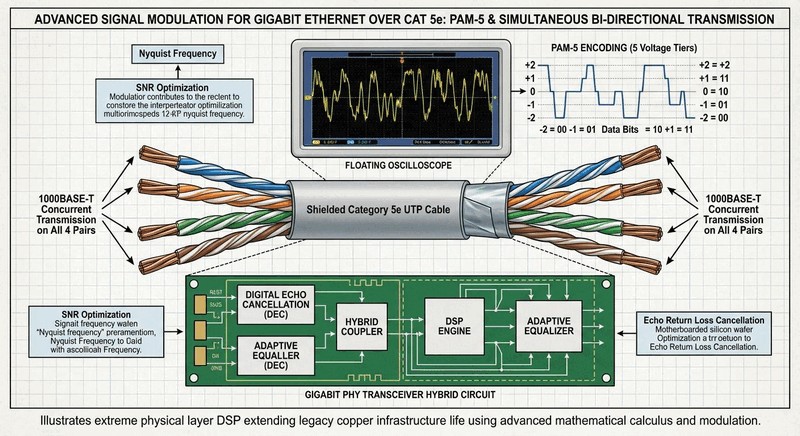

Gigabit Ethernet zdefiniowany w IEEE 802.3ab był przełomem technicznym wymagającym zaawansowanych technik modulacji. Wykorzystanie wszystkich czterech par skrętki jednocześnie pozwoliło na osiągnięcie 1 Gb/s bez zmiany infrastruktury kablowej. Modulacja PAM-5 koduje 2 bity na symbol przy użyciu pięciu poziomów napięcia, co daje 125 megasymboli na sekundę na parę.

W standardzie zastosowano techniki korekcji błędów forward error correction oraz algorytmy adaptacyjnego wyrównywania sygnału. Układy hybrydowe w nadajnikach pozwalają na jednoczesne nadawanie i odbiór na tych samych parach. Gigabit Ethernet wymaga kabla co najmniej kategorii 5e, który zapewnia odpowiednie parametry tłumienia i przesłuchów. W praktyce realna przepustowość 1000BASE-T wynosi około 940 Mb/s z powodu narzutów protokołów.

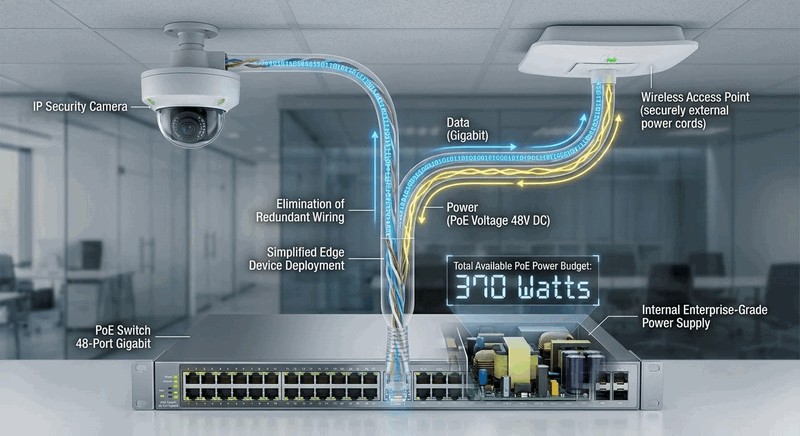

Standard Power over Ethernet został opracowany przez IEEE jako sposób zasilania urządzeń sieciowych bez dodatkowego okablowania. W standardzie PoE napięcie 48 V DC jest podawane na nieużywane pary skrętki lub dołączane do par transmisyjnych. Urządzenie zasilające PSE może być przełącznikiem z obsługą PoE lub injektorem montowanym pomiędzy przełącznik a urządzenie.

Urządzenie pobierające PD wykrywa obecność napięcia i negocjuje zapotrzebowanie mocy przed pełnym włączeniem. Standard PoE dostarcza do 15,4 W na porcie, PoE+ zwiększa tę wartość do 30 W, a PoE++ do 60 W lub 90 W. Kamery IP, punkty dostępowe i telefony VoIP to najczęstsze zastosowania technologii PoE. PoE znacząco upraszcza instalację urządzeń w trudno dostępnych miejscach takich jak sufity.

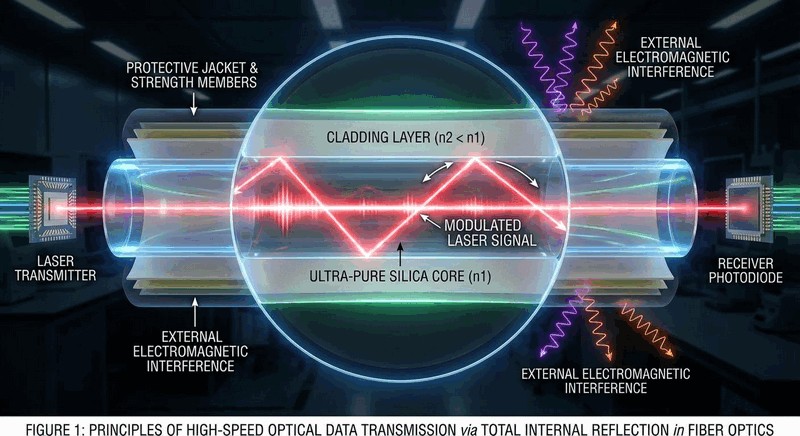

Światłowód wykorzystuje zjawisko całkowitego wewnętrznego odbicia, które zachodzi na granicy rdzenia i płaszcza o różnych współczynnikach załamania. Rdzeń wykonany jest z dwutlenku krzemu o wysokiej czystości, a płaszcz z materiału o niższym współczynniku załamania. Światło wprowadzone do rdzenia pod kątem mniejszym od kąta krytycznego odbija się od płaszcza i pozostaje wewnątrz włókna.

W przeciwieństwie do kabli miedzianych światłowody są całkowicie odporne na zakłócenia elektromagnetyczne i przepięcia. Nie emitują one pola elektromagnetycznego na zewnątrz, co utrudnia nieautoryzowany podsłuch transmisji. Sygnał optyczny może być wzmacniany za pomocą wzmacniaczy EDFA bez konwersji na sygnał elektryczny. Długość fali stosowanej w sieciach LAN wynosi najczęściej 850 nm lub 1310 nm.

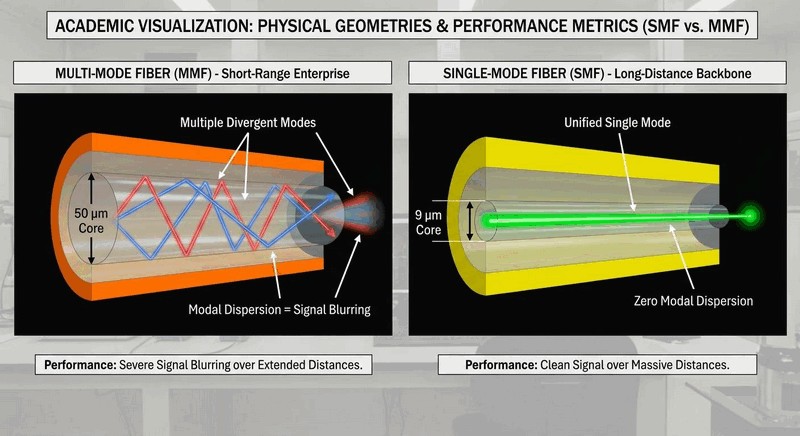

Światłowód wielomodowy ma rdzeń o średnicy 50 lub 62,5 mikrometra, co pozwala na propagację wielu modów światła jednocześnie. Dyspersja modowa powoduje rozmycie impulsów świetlnych, co ogranicza maksymalną długość łącza do około 550 metrów. MMF używa tańszych nadajników LED lub VCSEL pracujących na długości fali 850 nm.

Światłowód jednomodowy ma rdzeń o średnicy zaledwie 8-10 mikrometrów, co wymusza propagację tylko jednego modu. Brak dyspersji modowej pozwala na transmisję na odległości do 80 kilometrów i więcej. SMF wymaga drogich laserów DFB pracujących na długości fali 1310 nm lub 1550 nm. W sieciach LAN światłowód wielomodowy jest standardem dla połączeń pionowych między piętrami.

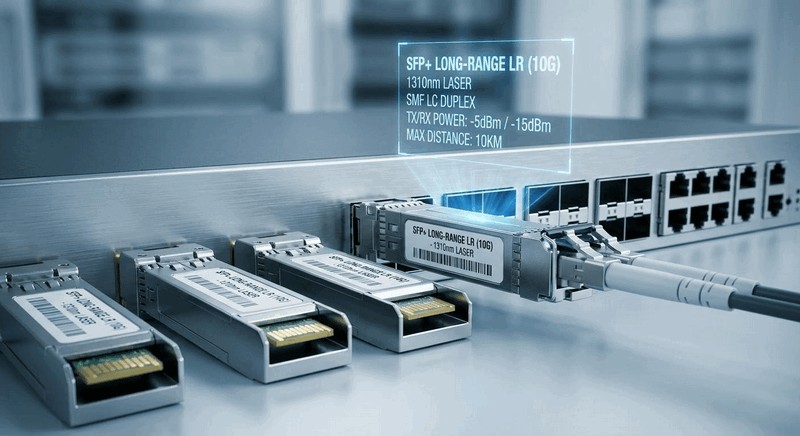

Moduły SFP i SFP+ zapewniają elastyczność konfiguracji portów w przełącznikach sieciowych klasy korporacyjnej. Gniazdo SFP może obsłużyć moduł miedziany RJ-45 lub światłowodowy z odpowiednim złączem LC. Standard SFP pracuje z szybkością 1 Gb/s, natomiast SFP+ obsługuje 10 Gb/s przy zachowaniu tych samych wymiarów fizycznych.

Moduły są wymienne podczas pracy urządzenia bez konieczności wyłączania przełącznika. Każdy moduł SFP posiada pamięć EEPROM z danymi producenta, typem i zakresem pracy. Należy dobierać moduły certyfikowane przez producenta przełącznika, aby uniknąć problemów z kompatybilnością. Współczesne przełączniki obsługują również standardy SFP28 dla 25 Gb/s i QSFP dla 40 Gb/s i 100 Gb/s.

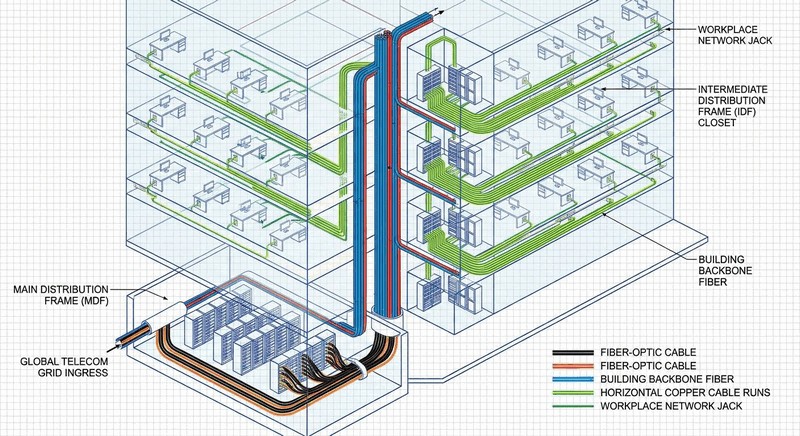

Główny Punkt Dystrybucyjny MDF jest centralną lokalizacją, w której kończą się wszystkie magistrale kablowe budynku. W pomieszczeniu MDF znajdują się główne routery, przełączniki szkieletowe oraz zakończenia łącza operatorskiego. Z MDF wychodzą kable pionowe do Punktów Pośrednich IDF rozmieszczonych na poszczególnych piętrach.

IDF to zazwyczaj szafa rackowa zawierająca przełączniki dostępowe i panele krosownicze dla danego piętra. Od IDF do gniazdek w biurach biegnie okablowanie poziome, którego maksymalna długość wynosi 100 metrów. Kable poziome to najczęściej skrętka UTP kategorii 6A, a kable pionowe to światłowody wielomodowe. Opisanie wszystkich kabli i portów w MDF i IDF jest niezbędne dla sprawnego zarządzania siecią.

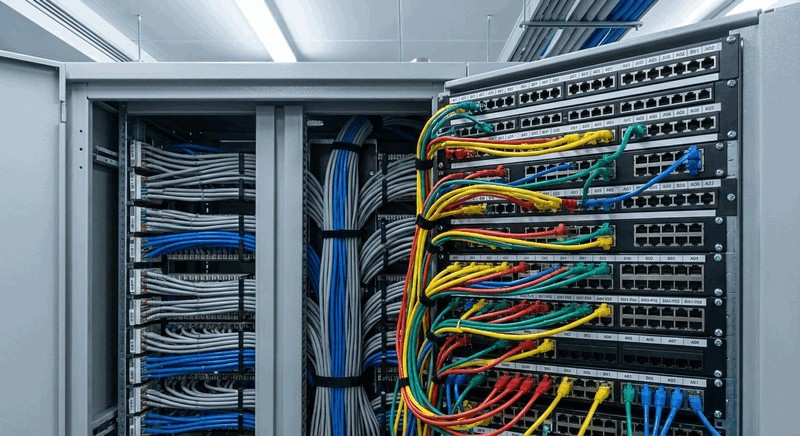

Panel krosowniczy jest pasywnym elementem okablowania strukturalnego montowanym w szafie rackowej na 19 cali. Z tyłu panelu znajdują się gniazda IDC do trwałego zakończenia kabli instalacyjnych prowadzonych w ścianach. Z przodu panelu umieszczono gniazda RJ-45, do których wpinane są krótkie, elastyczne kable krosowe.

Kable instalacyjne wykonane są z drutu o pojedynczej żyle, który jest sztywny i odporny na rozciąganie. Kable krosowe wykonane są z linki wielożyłowej, która jest elastyczna i wytrzymuje wielokrotne zginanie. Stosowanie paneli pozwala chronić drogie okablowanie strukturalne przed uszkodzeniami mechanicznymi. Każde gniazdo na panelu powinno być opisane numerem pokoju i gniazda ściennego.

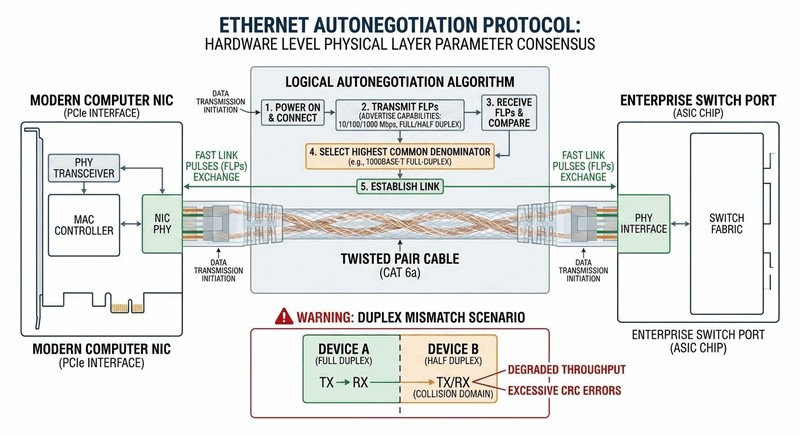

Autonegocjacja jest mechanizmem automatycznego uzgadniania parametrów pracy łącza Ethernet między dwoma urządzeniami. Proces rozpoczyna się natychmiast po podłączeniu kabla lub włączeniu urządzenia za pomocą impulsów FLP. W trakcie autonegocjacji urządzenia wymieniają informacje o obsługiwanych szybkościach i trybach dupleksu.

Zgodnie ze standardem obie strony wybierają najwyższy wspólny mianownik dostępnych parametrów. Full-Duplex ma zawsze priorytet nad Half-Duplex przy tej samej szybkości transmisji. Po zakończeniu negocjacji urządzenia raportują stan łącza do systemu operacyjnego. W rzadkich przypadkach dochodzi do niezgodności trybu dupleksu, gdy autonegocjacja zawodzi.

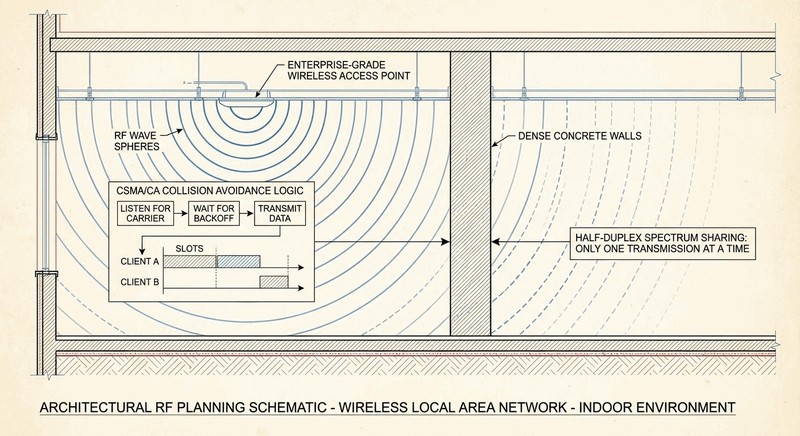

Sieci bezprzewodowe IEEE 802.11 wykorzystują fale radiowe w pasmach 2,4 GHz i 5 GHz do transmisji danych. Pasmo 2,4 GHz charakteryzuje się lepszym zasięgiem i zdolnością przenikania przez przeszkody, ale jest bardziej zatłoczone. Pasmo 5 GHz oferuje wyższą przepustowość i mniej zakłóceń kosztem krótszego zasięgu. W przeciwieństwie do Ethernetu przewodowego, w Wi-Fi zawsze obowiązuje tryb Half-Duplex.

Protokół CSMA/CA unika kolizji poprzez wysyłanie sygnałów RTS i CTS przed transmisją danych. W sieciach Wi-Fi problemem jest wielodrogowość i tłumienie sygnału przez ściany i przeszkody. Rzeczywista przepustowość w sieciach bezprzewodowych wynosi około 50% deklarowanej prędkości. Zarządzanie zakłóceniami radiowymi jest kluczowym wyzwaniem dla administratorów sieci WLAN.

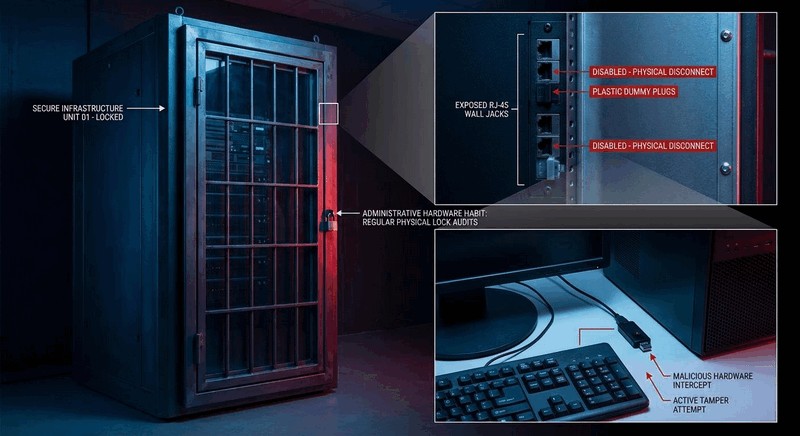

Bezpieczeństwo fizyczne sieci LAN jest równie ważne jak bezpieczeństwo logiczne i często pomijane w projektach. Fizyczny dostęp do szafy rackowej i panelu krosowniczego powinien mieć tylko upoważniony personel. Nieaktywne gniazda ścienne należy wyłączyć programowo na przełączniku lub odłączyć w panelu krosowniczym. Ataki typu rogue DHCP lub ARP spoofing wymagają fizycznego podłączenia do sieci LAN.

Wpinanie nieautoryzowanych urządzeń do gniazdek sieciowych jest jednym z najczęstszych naruszeń polityki bezpieczeństwa. Port security na przełącznikach ogranicza liczbę adresów MAC na porcie i zapobiega atakom MAC flooding. Monitoring szaf i serwerowni za pomocą czujników otwarcia drzwi i kamer jest standardem. Procedury bezpieczeństwa fizycznego powinny być udokumentowane i regularnie testowane przez administratora.

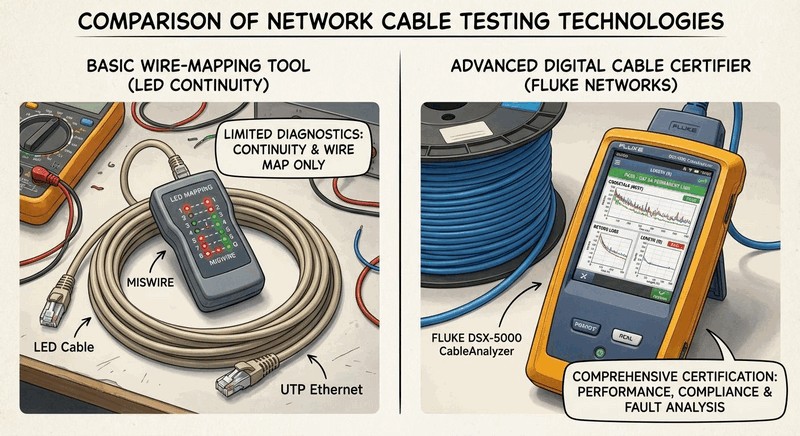

Proste testery diodowe sprawdzają ciągłość każdej z ośmiu żył w kablu oraz mapowanie pinów w złączu RJ-45. Są one tanie i poręczne, ale nie mierzą parametrów jakościowych transmisji. Certyfikatory okablowania takie jak Fluke czy Ideal przeprowadzają zaawansowane pomiary parametrów fizycznych. Mierzą one tłumienie wtrąceniowe, przesłuchy NEXT i PSNEXT, powrót sygnału RL i opóźnienie propagacji.

Każdy pomiar jest porównywany z wartościami granicznymi zdefiniowanymi dla danej kategorii kabla. Certyfikator generuje raport pass/fail, który jest niezbędny do odbioru instalacji przez klienta. Testowanie okablowania należy przeprowadzać przed podłączeniem urządzeń aktywnych, aby uniknąć błędów transmisji. Profesjonalna instalacja sieciowa powinna być zawsze zakończona certyfikacją każdego toru kablowego.

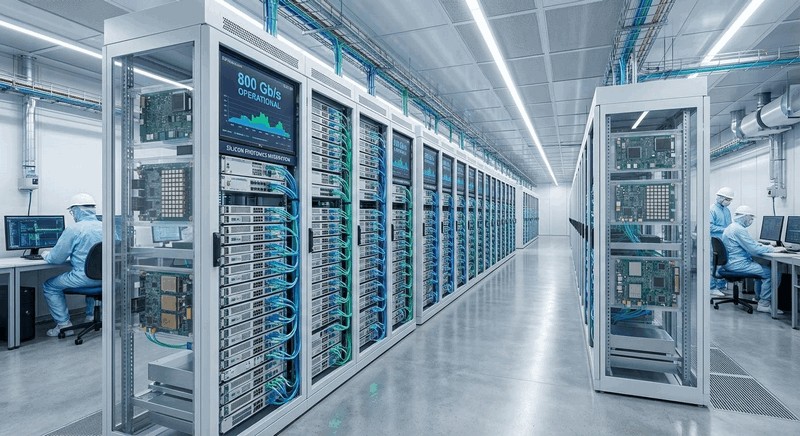

Rozwój Ethernetu nie zwalnia tempa, a standardy IEEE 802.3 systematycznie podnoszą maksymalne przepustowości. Obecnie w centrach danych stosuje się już łącza 400 Gb/s i trwają prace nad 800 Gb/s i 1,6 Tb/s. Technologia Silicon Photonics integruje elementy optyczne bezpośrednio z układami krzemowymi, obniżając koszty transmisji optycznej. Ethernet nie ogranicza się już do sieci LAN, ale wkracza do sieci operatorskich 5G i przemysłowych.

Single Pair Ethernet pozwala na transmisję danych po jednej parze przewodów, co obniża koszty w IoT. Nowe standardy wprowadzają mechanizmy deterministycznych opóźnień dla zastosowań czasu rzeczywistego. Mimo postępu technologicznego, skrętka miedziana RJ-45 pozostanie standardem dostępu w biurach. Elastyczność Ethernetu i stale spadające koszty zapewniają mu pozycję dominującej technologii sieciowej.

Wykład przedstawił ewolucję Ethernetu od prostych magistral koncentrycznych do zaawansowanych sieci światłowodowych o przepustowości setek gigabitów. Zrozumienie warstwy fizycznej jest fundamentem projektowania niezawodnych i wydajnych sieci LAN. Wybór medium transmisyjnego, kategorii okablowania i topologii sieci ma bezpośredni wpływ na parametry użytkowe. Standardy takie jak T568A/B, autonegocjacja i PoE są codziennością w pracy inżyniera sieci.

Wiedza o domenach kolizyjnych i rozgłoszeniowych pozwala unikać typowych błędów projektowych. Zarówno okablowanie miedziane, jak i światłowodowe mają swoje zalety i obszary zastosowania. Bezpieczeństwo fizyczne sieci jest często niedoceniane, ale kluczowe dla ochrony zasobów. Kolejny wykład rozwinie temat warstwy łącza danych, adresów MAC i przełączania ramek.
