1/29 Witajcie w ostatnim module

Witajcie w ostatnim module

Mamy już zbudowaną infrastrukturę fizyczną (kable), działające przełączniki (L2) i routing IP (L3).

Ale sieć sama w sobie jest tylko medium – celem jest dostarczenie usług.

Dziś dowiemy się, jak to się dzieje, że komputer sam "wie", jaki ma mieć adres IP (DHCP), jak zamienia "google.com" na cyfry (DNS) i jak wiele komputerów w firmie może korzystać z jednego publicznego adresu IP (NAT).

Na koniec, jako przyszli administratorzy, nauczycie się bezpiecznie logować do serwerów znajdujących się na drugim końcu świata (SSH).

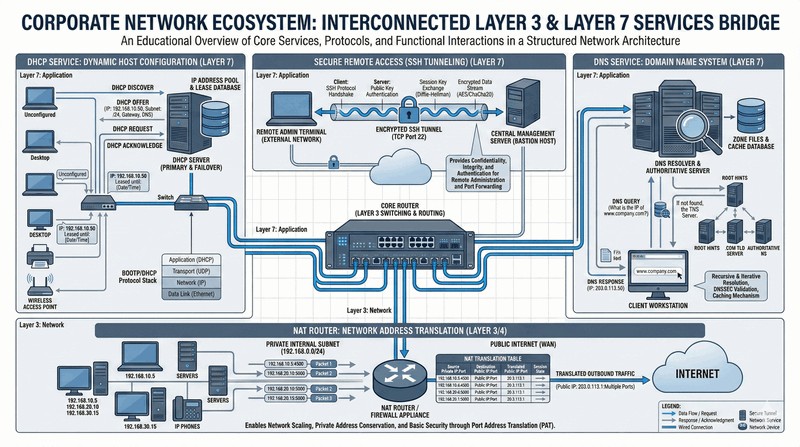

Ekosystem usług sieciowych

Omawiane w tym module usługi sieciowe działają w warstwie aplikacji modelu TCP/IP i stanowią pomost między infrastrukturą sieciową a użytkownikiem końcowym. Bez nich sieć pozostaje jedynie pustym medium transmisyjnym, niezdolnym do realizacji praktycznych zadań, takich jak automatyczna konfiguracja urządzeń czy rozwiązywanie nazw domenowych. Każda z prezentowanych usług rozwiązuje konkretny problem, z którym mierzy się każdy administrator sieci w codziennej pracy.

Materiał tego wykładu łączy wiedzę z poprzednich modułów dotyczącą warstw fizycznej, łącza danych, sieciowej i transportowej, pokazując ich praktyczne zastosowanie w rzeczywistych scenariuszach. Zrozumienie działania DHCP, DNS, NAT oraz protokołów zdalnego dostępu jest kluczowe zarówno z perspektywy egzaminów certyfikacyjnych, jak i codziennej praktyki inżynierskiej w środowisku produkcyjnym.

2/29 Modele komunikacji: Unicast, Multicast, Broadcast, Anycast

Modele komunikacji: Unicast, Multicast, Broadcast, Anycast

Zanim przejdziemy do usług, uporządkujmy typy ruchu sieciowego:

  • Unicast (jeden do jednego): Standardowa komunikacja indywidualna, np. przeglądanie WWW.
  • Broadcast (jeden do wszystkich): Rozgłoszenie do wszystkich w segmencie sieci. Używany przez ARP i DHCP w sieci LAN.
  • Multicast (jeden do grupy): Nadawanie do zdefiniowanej grupy odbiorców. Np. IPTV – wszyscy oglądają ten sam mecz, a serwer wysyła pakiet tylko raz.
  • Anycast (jeden do najbliższego): Wiele serwerów na świecie ma ten sam adres IP (np. DNS Google 8.8.8.8). Sieć kieruje zapytanie do tego, który jest "najbliżej" pod względem topologii. Zapewnia to szybkość i niezawodność.

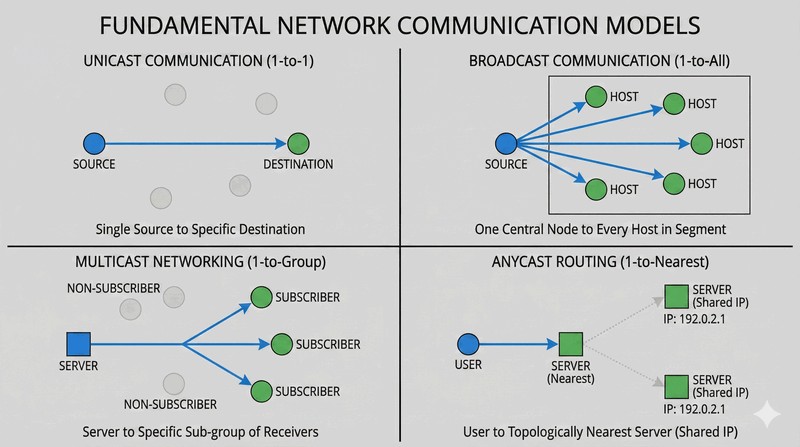

Schemat Unicast vs Multicast vs Broadcast

Unicast to podstawowy model komunikacji, w którym pakiety są dostarczane od jednego nadawcy do jednego odbiorcy, co stanowi większość ruchu w sieciach IP. Broadcast pozwala na dotarcie do wszystkich hostów w danej domenie rozgłoszeniowej, ale generuje znaczne obciążenie, ponieważ każde urządzenie musi przetworzyć odebrany pakiet, nawet jeśli nie jest jego adresatem.

Multicast optymalizuje transmisję grupową poprzez wysłanie pojedynczego strumienia danych do grupy odbiorców, co jest nieocenione w przypadku transmisji strumieniowych, wideokonferencji czy aktualizacji oprogramowania. Anycast z kolei umożliwia kierowanie zapytań do najbliższego geograficznie lub topologicznie serwera, co zwiększa szybkość odpowiedzi i zapewnia niezawodność dzięki naturalnej redundancji, jak w przypadku serwerów DNS Google 8.8.8.8.

3/29 DHCP (Dynamic Host Configuration Protocol)

DHCP (Dynamic Host Configuration Protocol)

Wyobraź sobie firmę z 1000 komputerów.

Czy administrator biega i ręcznie wpisuje adresy IP? Nie.

Robi to automat – serwer DHCP (ang. Dynamic Host Configuration Protocol – protokół dynamicznej konfiguracji hostów).

Protokół ten automatycznie przydziela hostom: adres IP, maskę podsieci, bramę domyślną i adresy serwerów DNS.

Działa to w modelu dzierżawy (ang. Lease).

Adres nie jest dany na zawsze, lecz przydzielony na określony czas (np. 24 godziny).

Jeśli komputer zniknie z sieci, adres wraca do puli po wygaśnięciu czasu dzierżawy.

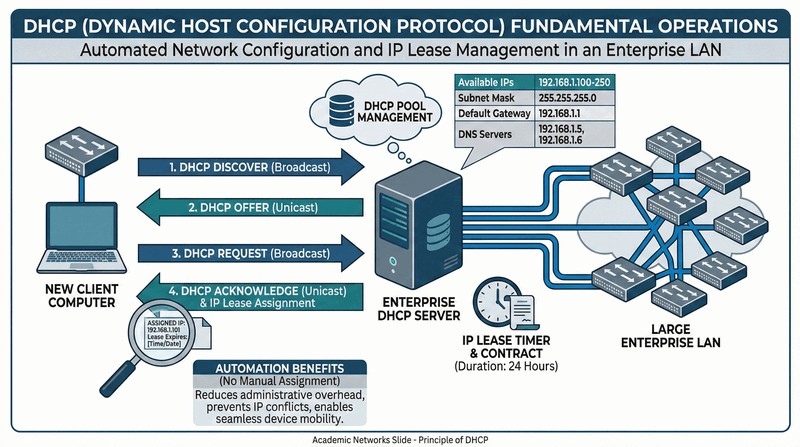

Zasada działania DHCP

Protokół DHCP zdefiniowany w RFC 2131 automatyzuje proces konfiguracji parametrów sieciowych na urządzeniach klienckich, eliminując konieczność ręcznego wpisywania adresów IP, maski, bramy i serwerów DNS. Komunikacja między klientem a serwerem DHCP odbywa się za pomocą komunikatów UDP, przy czym klient używa portu 68, a serwer portu 67.

Mechanizm dzierżawy (lease) zapewnia efektywne gospodarowanie pulą adresów, ponieważ nieużywane adresy są automatycznie zwalniane po upływie czasu dzierżawy, który standardowo wynosi 24 godziny. W momencie odnowienia dzierżawy (renewal) klient komunikuje się bezpośrednio z serwerem, który pierwotnie przydzielił adres, a nie przez rozgłoszenie.

W sieciach zawierających wiele segmentów LAN niezbędne jest skonfigurowanie agenta przekaźnika DHCP (DHCP Relay Agent), który przekazuje zapytania rozgłoszeniowe między podsieciami, ponieważ komunikaty DHCP Discover są domyślnie blokowane przez routery na granicach domen rozgłoszeniowych.

4/29 Proces DORA w DHCP

Proces DORA w DHCP

Komunikacja DHCP składa się z 4 kroków (akronim DORA):

  • D – Discover (Odkryj): Klient rozgłasza do sieci (Broadcast): "Halo! Jestem nowy! Czy jest tu jakiś serwer DHCP? Dajcie mi adres!" (adres źródłowy 0.0.0.0).
  • O – Offer (Oferta): Serwer DHCP odpowiada: "Cześć! Mam wolny adres 192.168.1.10. Chcesz?".
  • R – Request (Prośba): Klient: "Tak, poproszę ten 192.168.1.10!".
  • A – Acknowledge (Potwierdzenie): Serwer: "Zatwierdzam. Masz go na 24h. Oto twoja maska i brama. Powodzenia!". Wszystko to dzieje się w ułamku sekundy po podłączeniu kabla.

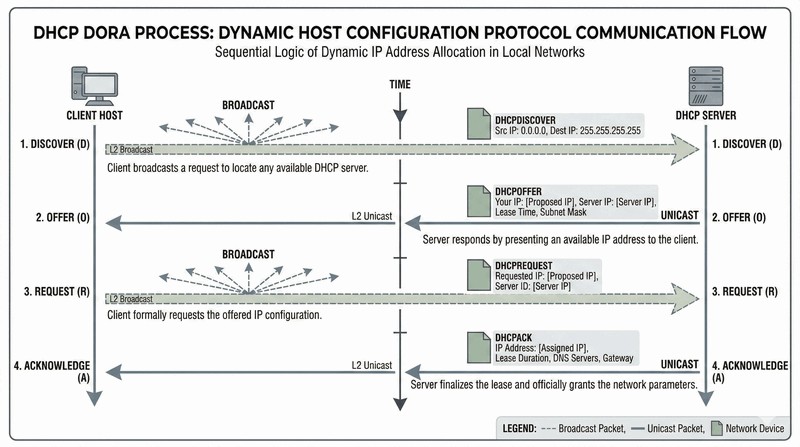

Schemat wymiany DORA

Proces DORA składa się z czterech etapów, które realizują pełną konfigurację adresacji IP w ułamku sekundy po podłączeniu urządzenia do sieci. Faza Discover (odkrycie) polega na rozgłoszeniu przez klienta pakietu DHCPDISCOVER z adresem źródłowym 0.0.0.0 i docelowym 255.255.255.255 w celu zlokalizowania dostępnych serwerów DHCP w segmencie sieci.

Serwer odpowiada pakietem DHCPOFFER, proponując konkretny adres IP oraz dodatkowe parametry konfiguracyjne. Klient wybiera jedną z ofert i wysyła DHCPREQUEST, potwierdzając chęć wykorzystania zaproponowanego adresu. Na koniec serwer zatwierdza dzierżawę komunikatem DHCPACK, który zawiera wszystkie niezbędne parametry sieciowe.

W przypadku gdy zaproponowany adres został już zajęty przez inne urządzenie, serwer wysyła DHCPNAK, co zmusza klienta do rozpoczęcia procesu od nowa. Mechanizm ten zapobiega konfliktom adresów w sieci i zapewnia spójność konfiguracji wszystkich hostów w domenie rozgłoszeniowej.

5/29 DNS (Domain Name System) – Książka telefoniczna Internetu

DNS (Domain Name System) – Książka telefoniczna Internetu

Ludzie wolą słowa (facebook.com), komputery wolą liczby (157.240.21.35). DNS (ang. Domain Name System – system nazw domenowych) to rozproszony system baz danych, który tłumaczy nazwy na adresy IP (rozwiązywanie nazw, ang. name resolution). Struktura jest hierarchiczna:

  • Root (.)
  • Domeny najwyższego poziomu (ang. TLD – Top Level Domain: .com, .pl, .org)
  • Domeny drugiego poziomu (google.com, pwr.edu.pl) Gdy wpisujesz adres w przeglądarce, twój system pyta serwer DNS dostawcy (lub np. 1.1.1.1) o adres IP. Jeśli ten serwer nie zna odpowiedzi, pyta serwer wyższego rzędu (tzw. Root Hints) i tak dalej, aż znajdzie odpowiedź (zapytanie rekurencyjne).

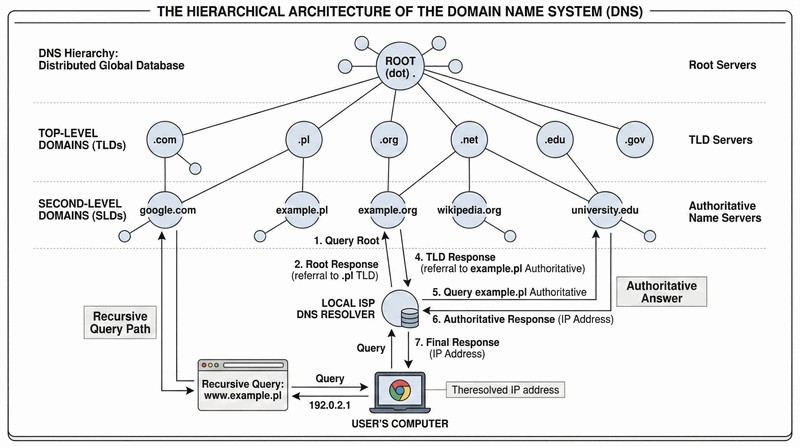

Hierarchia systemu DNS

System DNS opiera się na hierarchicznej strukturze odwróconego drzewa, którego korzeniem jest domena główna (root) reprezentowana przez kropkę na końcu każdej w pełni kwalifikowanej nazwy domenowej (FQDN). Bezpośrednio pod korzeniem znajdują się domeny najwyższego poziomu (TLD), zarządzane przez organizację ICANN, dzielące się na ogólne (gTLD) jak .com, .org oraz krajowe (ccTLD) jak .pl, .de.

Zapytanie rekurencyjne polega na tym, że lokalny resolver DNS kolejno odpytuje serwery root, serwery TLD oraz autorytatywne serwery domeny, aż do uzyskania ostatecznego adresu IP. Każdy etap zapytania jest buforowany na serwerach pośrednich zgodnie z parametrem TTL (Time to Live) zdefiniowanym w rekordzie SOA, co znacznie przyspiesza kolejne zapytania o tę samą domenę.

6/29 Typy rekordów DNS

Typy rekordów DNS

W bazie DNS przechowuje się różne typy informacji (rekordy):

  • A (ang. Address – adres): Zamienia nazwę na adres IPv4 (najczęstszy typ).
  • AAAA: Zamienia nazwę na adres IPv6 (cztery razy więcej bitów niż rekord A).
  • CNAME (ang. Canonical Name – nazwa kanoniczna): Alias – np. www.firma.pl wskazuje na serwer1.firma.pl.
  • MX (ang. Mail Exchange – wymiana poczty): Wskazuje serwer pocztowy dla danej domeny (gdzie wysyłać wiadomości e-mail na adresy @firma.pl).
  • PTR (ang. Pointer – wskaźnik): Odwrotny DNS – zamienia adres IP na nazwę. Ważny dla serwerów pocztowych (ochrona antyspamowa).

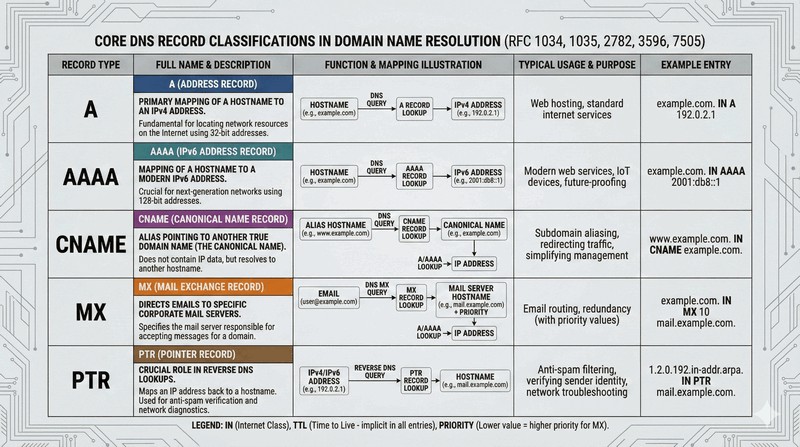

Obraz dla slajdu 6

Rekord A (Address) jest najczęściej używanym typem rekordu DNS, ponieważ mapuje nazwę domenową na adres IPv4. Dla sieci obsługujących protokół IPv6 stosuje się rekord AAAA, który przechowuje adres w formacie 128-bitowym, co oznacza czterokrotnie dłuższy zapis szesnastkowy w porównaniu z adresem IPv4.

Rekord CNAME (Canonical Name) tworzy alias, który pozwala na wskazanie wielu nazw na jeden kanoniczny adres domeny, co jest przydatne przy hostowaniu wielu usług (www, ftp, mail) na tym samym serwerze. Rekord MX (Mail Exchange) określa priorytet serwerów pocztowych dla domeny, gdzie niższa wartość priorytetu oznacza wyższe pierwszeństwo przy dostarczaniu poczty.

Rekord PTR (Pointer) realizuje odwrotne zapytanie DNS, przekształcając adres IP na nazwę domenową, co ma kluczowe znaczenie w procesie weryfikacji tożsamości serwerów pocztowych i zapobieganiu spamowi. Rekord SOA (Start of Authority) zawiera parametry administracyjne strefy, w tym dane kontaktowe administratora i podstawowe czasy odświeżania.

7/29 NAT (Network Address Translation)

NAT (Network Address Translation)

Gdy brakło adresów IPv4, wymyślono NAT (ang. Network Address Translation – translacja adresów sieciowych).

Pozwala on ukryć całą sieć prywatną (np. 100 komputerów w biurze) za JEDNYM publicznym adresem IP routera.

Router zamienia w nagłówkach pakietów wychodzących prywatny adres źródłowy (np. 192.168.1.5) na swój adres publiczny (np. 80.50.10.1).

Gdy przychodzi odpowiedź z Internetu, router pamięta, kto o nią pytał, i odsyła ją do właściwego komputera w sieci LAN.

Zalety: oszczędność adresów publicznych i bezpieczeństwo (brak bezpośredniego dostępu z zewnątrz do komputerów wewnętrznych).

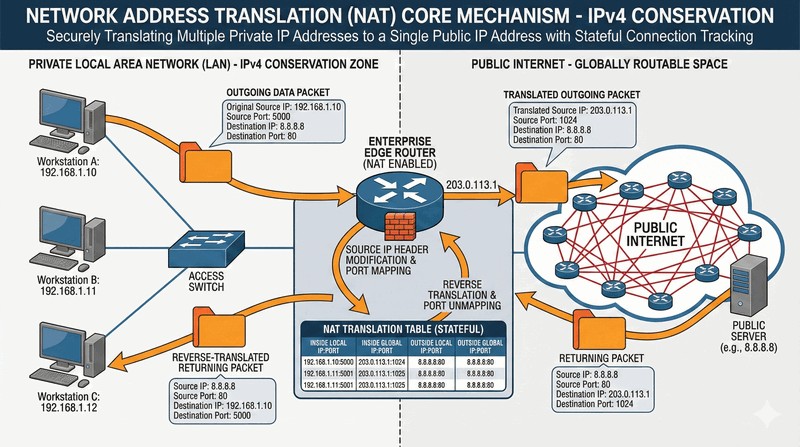

Zasada działania NAT

Translacja adresów sieciowych (NAT) została opracowana jako tymczasowe rozwiązanie problemu wyczerpania adresów IPv4, umożliwiając wielu urządzeniom w sieci prywatnej współdzielenie jednego publicznego adresu IP. Adresy prywatne zdefiniowane w RFC 1918 (10.0.0.0/8, 172.16.0.0/12, 192.168.0.0/16) nie są routowane w Internecie, co wymusza translację na granicy sieci lokalnej i globalnej.

Router wykonujący translację NAT przechowuje tablicę translacji, w której rejestruje wszystkie aktywne połączenia wychodzące z sieci wewnętrznej. Każdy wpis w tablicy zawiera oryginalny adres i port źródłowy, przetłumaczony adres i port oraz adres i port docelowy, co umożliwia poprawne kierowanie pakietów powrotnych do właściwego urządzenia w sieci LAN.

Podstawowe rodzaje NAT to NAT statyczny (Static NAT), gdzie jeden adres prywatny jest mapowany na jeden adres publiczny, oraz NAT dynamiczny (Dynamic NAT), gdzie adresy publiczne są przydzielane z puli według kolejności zgłoszeń. W praktyce najczęściej stosuje się PAT, który jest szczegółowo opisany na kolejnym slajdzie.

8/29 PAT (Port Address Translation) – NAT przeciążony

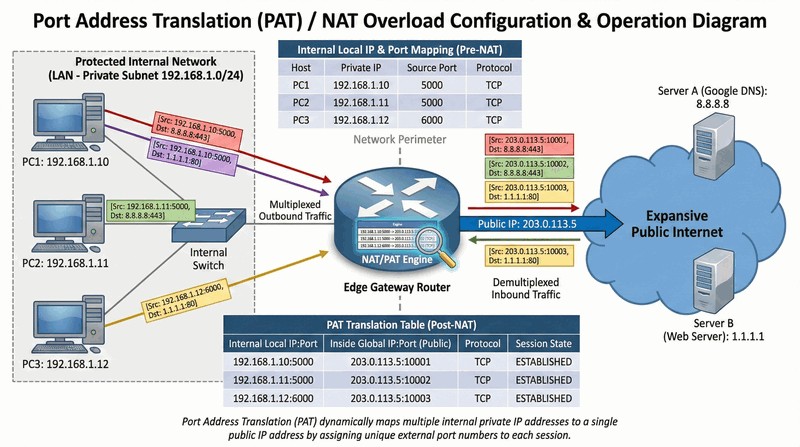

PAT (Port Address Translation) – NAT przeciążony

Najczęstszą formą NAT jest PAT (ang. Port Address Translation – translacja adresów z użyciem portów), znany też jako NAT Overload (NAT przeciążony). Jak router rozróżnia ruch od 100 komputerów, mając tylko 1 adres publiczny? Używa numerów portów jako dodatkowego identyfikatora.

Komputer A wysyła z portu 1234 → Router zmienia na: adres publiczny : port 5001.

Komputer B wysyła z portu 1234 → Router zmienia na: adres publiczny : port 5002. Dzięki unikalnym portom po stronie routera w tablicy translacji NAT, router wie, do kogo odesłać powracające pakiety. Jest to mechanizm działający w każdym domowym routerze.

Obraz dla slajdu 8

PAT, określany również jako NAT Overload, stanowi najpowszechniejszą implementację translacji adresów sieciowych, stosowaną w praktycznie każdym domowym routerze. Jego istota polega na wykorzystaniu numerów portów TCP lub UDP jako dodatkowego identyfikatora, co pozwala na rozróżnienie nawet kilkudziesięciu tysięcy jednoczesnych połączeń wychodzących z sieci lokalnej przy użyciu zaledwie jednego publicznego adresu IP.

Gdy urządzenie wewnętrzne inicjuje połączenie, router zastępuje jego prywatny adres IP własnym adresem publicznym oraz przypisuje unikalny numer portu źródłowego z zakresu powyżej 1024. Informacja ta jest przechowywana w tablicy translacji NAT, która jest okresowo czyszczona z nieaktywnych wpisów, aby zapobiec wyczerpaniu dostępnych numerów portów.

Limit jednoczesnych translacji w PAT wynosi teoretycznie 65535 na jeden adres publiczny, ponieważ protokoły TCP i UDP używają 16-bitowych numerów portów. W praktyce rzeczywista wydajność jest niższa ze względu na ograniczenia sprzętowe routera oraz konieczność rezerwacji części portów dla ruchu samego routera.

9/29 Przekierowanie portów (Port Forwarding)

Przekierowanie portów (Port Forwarding)

Skoro NAT blokuje ruch przychodzący z zewnątrz (bo router nie wie z góry, do kogo go skierować), to jak postawić w domu serwer WWW lub serwer gry? Robimy "dziurę w NAT" zwaną przekierowaniem portów (ang. Port Forwarding, inaczej Destination NAT).

Mówimy routerowi: "Wszystko, co przyjdzie z Internetu na twój publiczny port 80, przekaż natychmiast do komputera 192.168.1.50 wewnątrz sieci".

Bez tego nikt z zewnątrz nie połączy się z twoją usługą znajdującą się w sieci prywatnej.

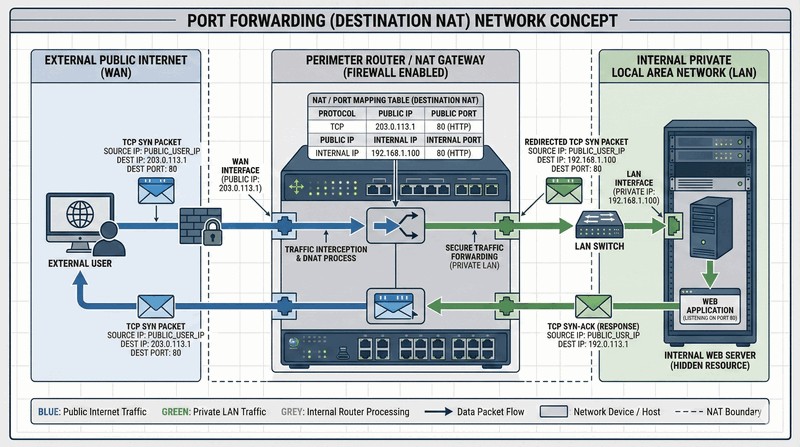

Konfiguracja Port Forwarding

Przekierowanie portów (Port Forwarding), znane również jako Destination NAT, to mechanizm umożliwiający kierowanie ruchu przychodzącego z Internetu do konkretnych urządzeń w sieci prywatnej. Bez tej funkcji serwer WWW lub serwer gry uruchomiony w sieci lokalnej byłby niedostępny z zewnątrz, ponieważ router NAT nie wie, do którego urządzenia wewnętrznego ma skierować niespodziewany pakiet przychodzący.

Konfiguracja polega na zdefiniowaniu reguły, która mapuje konkretną kombinację adresu publicznego i portu zewnętrznego na adres prywatny i port wewnętrzny wybranego urządzenia. Na przykład reguła przekazująca port 80 z adresu publicznego routera na port 80 serwera WWW o adresie 192.168.1.50 umożliwia obsługę żądań HTTP z Internetu.

Port Forwarding jest również kluczowy w kontekście gier online, zdalnego pulpitu oraz dostępu do kamer IP. Należy jednak pamiętać, że każda otwarta reguła zwiększa powierzchnię ataku sieci, dlatego zaleca się przekierowywanie wyłącznie niezbędnych portów i stosowanie dodatkowych mechanizmów zabezpieczających, takich jak filtrowanie adresów źródłowych.

10/29 Brama domyślna (Gateway) – powrót

Brama domyślna (Gateway) – powrót

Pamiętacie bramę z poprzedniego wykładu? Teraz widzimy jej pełną rolę.

Brama domyślna to zazwyczaj ten sam router, który realizuje funkcje NAT i DHCP.

Jest to najważniejszy punkt styku sieci lokalnej ze światem.

Awaria bramy (lub jej błędna konfiguracja w DHCP) odcina całą firmę od Internetu.

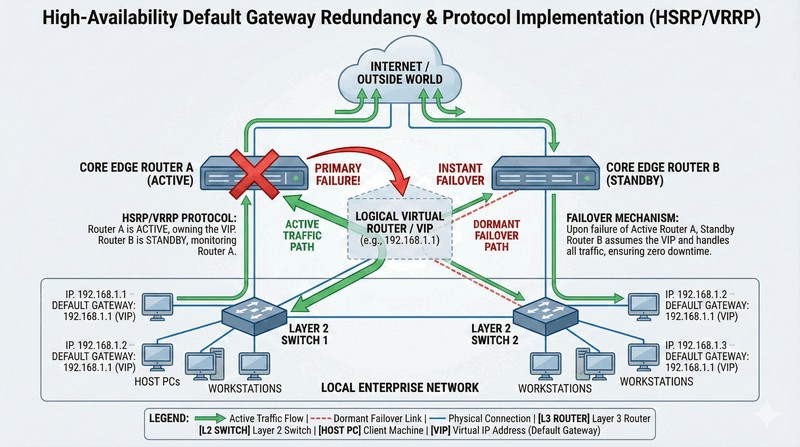

W dużych sieciach stosuje się protokoły redundancji bramy, takie jak HSRP (ang. Hot Standby Router Protocol) lub VRRP (ang. Virtual Router Redundancy Protocol), gdzie dwa routery udają jeden wirtualny adres IP.

Jeśli jeden padnie, drugi przejmuje ruch w mgnieniu oka.

Obraz dla slajdu 10

Brama domyślna to router, do którego hosty kierują wszystkie pakiety przeznaczone dla sieci innych niż ich własna podsieć lokalna. Bez poprawnej konfiguracji bramy domyślnej urządzenie może komunikować się wyłącznie z hostami w tej samej sieci LAN, a cały ruch wychodzący do Internetu zostanie odrzucony przez system operacyjny ze względu na brak trasy domyślnej w tablicy routingu.

W sieciach korporacyjnych stosuje się protokoły redundancji bramy domyślnej, takie jak HSRP (Hot Standby Router Protocol) firmy Cisco, VRRP (Virtual Router Redundancy Protocol) zdefiniowany w RFC 3768 oraz GLBP (Gateway Load Balancing Protocol). Protokoły te umożliwiają dwóm lub więcej routerom współdzielenie wirtualnego adresu IP i adresu MAC, co zapewnia ciągłość komunikacji nawet w przypadku awarii jednego z routerów.

Przełączenie między routerem aktywnym a zapasowym w przypadku awarii następuje w ciągu kilku sekund, a w zaawansowanych konfiguracjach z wykorzystaniem śledzenia interfejsów (interface tracking) nawet szybciej. Dla hostów w sieci LAN proces ten jest całkowicie przezroczysty, ponieważ docelowym adresem pozostaje niezmienny wirtualny adres bramy domyślnej.

11/29 Zdalny dostęp: Telnet (Historia)

Zdalny dostęp: Telnet (Historia)

Jak zarządzać routerem w serwerowni bez fizycznego wchodzenia do niej? Dawniej używano protokołuTelnet(port 23). Pozwalał on na pracę w terminalu tekstowym na odległość. Miał jednak wadę dyskwalifikującą go w dzisiejszych czasach: przesyłał WSZYSTKO (login, hasło, komendy) jawnym tekstem bez szyfrowania. Każda osoba z podłączonym analizatorem sieciowym Wireshark mogła przechwycić hasło administratora. Dziś używanie Telnetu w sieci produkcyjnej jest kategorycznym błędem (dopuszczalne jedynie do testowania otwartości portów w kontrolowanym środowisku).

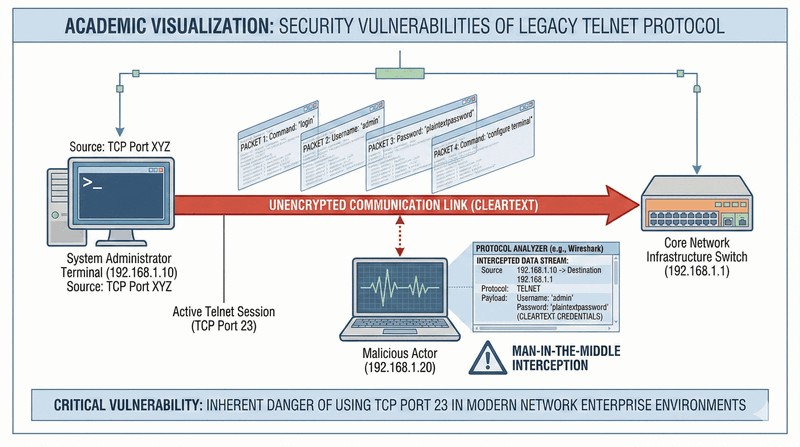

Niebezpieczeństwo Telnetu

Telnet, zdefiniowany w RFC 854, był pierwszym powszechnie stosowanym protokołem zdalnego dostępu do konsoli urządzeń sieciowych i serwerów, umożliwiającym interaktywną pracę w trybie terminala tekstowego. Protokół ten działa na porcie TCP 23 i zapewnia podstawową funkcjonalność emulacji terminala, ale nie oferuje żadnych mechanizmów szyfrowania ani uwierzytelniania poza przesyłaniem hasła w postaci jawnego tekstu.

Brak szyfrowania w Telnecie sprawia, że każda osoba mająca dostęp do sieci lokalnej i uruchamiająca analizator protokołów, taki jak Wireshark, może przechwycić wszystkie dane przesyłane podczas sesji, w tym nazwę użytkownika i hasło administratora. Z tego powodu współczesne standardy bezpieczeństwa sieciowego kategorycznie zakazują stosowania Telnetu w środowiskach produkcyjnych, dopuszczając go jedynie w izolowanych sieciach laboratoryjnych.

12/29 SSH (Secure Shell) – Bezpieczny standard

SSH (Secure Shell) – Bezpieczny standard

Następcą Telnetu jestSSH(ang. Secure Shell – bezpieczna powłoka, port 22). Wygląda tak samo (czarna konsola tekstowa), ale cała transmisja jest silnie szyfrowana. Nawet jeśli ktoś przechwyci pakiety, zobaczy tylko nieczytelny ciąg danych. SSH pozwala nie tylko na zdalną konsolę, ale też na bezpieczne przesyłanie plików (SCP – ang. Secure Copy Protocol, SFTP – ang. SSH File Transfer Protocol) oraz tunelowanie innych protokołów (ang. SSH Tunneling). Każdy administrator Linuxa czy sieci Cisco zaczyna dzień od uruchomienia klienta SSH.

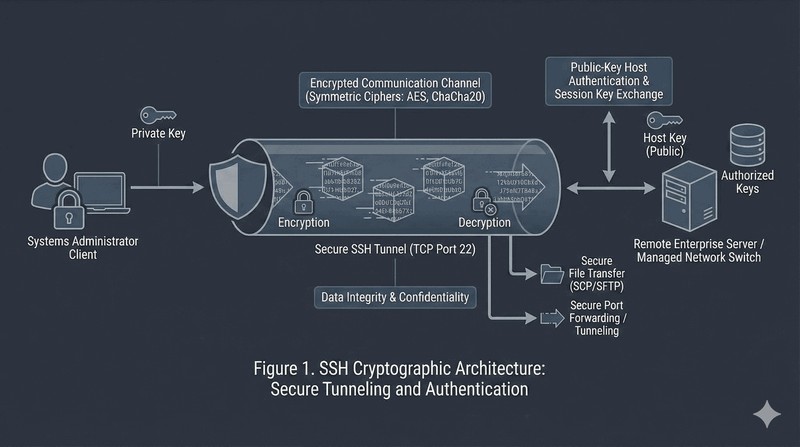

Obraz dla slajdu 12

SSH (Secure Shell) został opracowany jako bezpieczna alternatywa dla Telnetu, zapewniając silne szyfrowanie całego ruchu między klientem a serwerem przy użyciu algorytmów kryptograficznych, takich jak AES, ChaCha20 lub 3DES. Protokół działa na porcie TCP 22 i składa się z trzech warstw: warstwy transportowej odpowiedzialnej za negocjacje szyfrowania i uwierzytelnianie serwera, warstwy uwierzytelniania użytkownika oraz warstwy połączenia obsługującej multipleksację wielu kanałów w ramach jednej sesji.

Oprócz zdalnego dostępu do konsoli SSH umożliwia bezpieczne przesyłanie plików za pomocą SCP (Secure Copy Protocol) oraz SFTP (SSH File Transfer Protocol), które korzystają z tego samego szyfrowanego kanału. Funkcja tunelowania SSH (SSH Tunneling) pozwala na przekierowanie dowolnego protokołu aplikacyjnego przez szyfrowane połączenie, co jest wykorzystywane do zabezpieczania ruchu baz danych, poczty elektronicznej i innych usług w sieciach niezaufanych.

13/29 Klienci SSH: PuTTY

Klienci SSH: PuTTY

Najpopularniejszym darmowym programem do łączenia się przez SSH na Windows jestPuTTY. Jest mały, lekki i niezawodny. Wpisujesz adres IP serwera, wybierasz SSH (port 22) i klikasz Open. W systemach Linux/macOS klient SSH jest wbudowany w terminal (poleceniessh użytkownik@adres_ip). Ważne: przy pierwszym połączeniu klient SSH pyta o odcisk palca (ang. Fingerprint) klucza serwera – to unikalny identyfikator kryptograficzny. Należy go zweryfikować, aby uniknąć ataku człowiek-w-środku (ang. Man-in-the-Middle).

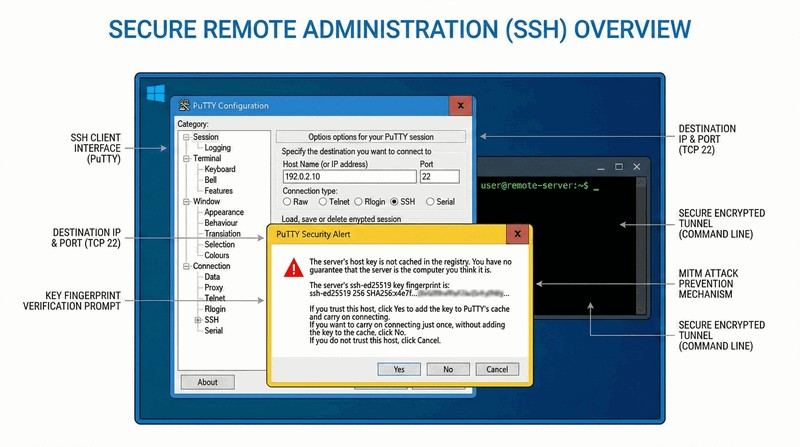

Interfejs programu PuTTY

PuTTY jest najpopularniejszym darmowym klientem SSH dla systemu Windows, oferującym również obsługę Telnetu, Rlogin oraz połączeń szeregowych przez port COM. Program został napisany przez Simona Tathama i dystrybuowany na licencji MIT, co gwarantuje brak opłat licencyjnych nawet w zastosowaniach komercyjnych. PuTTY przechowuje dane konfiguracyjne poszczególnych sesji, w tym adres IP, port i preferowaną metodę uwierzytelniania, co znacznie przyspiesza codzienną pracę administratora.

W systemach Linux i macOS wbudowany klient SSH uruchamiany jest z poziomu terminala za pomocą polecenia ssh, które obsługuje liczne parametry, takie jak określenie pliku klucza prywatnego (-i), przekierowanie portów (-L, -R) czy wybór algorytmu szyfrowania (-c). Pierwsze połączenie z nowym serwerem wymaga potwierdzenia odcisku palca klucza publicznego serwera, co chroni przed atakiem typu man-in-the-middle.

14/29 Dostęp konsolowy RS-232 (Out-of-Band)

Dostęp konsolowy RS-232 (Out-of-Band)

A co jeśli router się zepsuł i sieć nie działa? Nie wejdziemy przez SSH. Wtedy ratuje nas fizyczny portConsole(często niebieski port RJ-45 lub USB). Podłączamy laptopa bezpośrednio do routera specjalnym kablem konsolowym (ang. Rollover Cable – kabel z odwróconymi żyłami). Korzystamy z transmisji szeregowej (RS-232), o której mówiliśmy w Wykładzie 1. Parametry są zazwyczaj standardowe: 9600 bodów, 8 bitów danych, brak parzystości, 1 bit stopu (zapisywane w skrócie jako9600/8/N/1). To ostatnia deska ratunku administratora – dostęp niezależny od sieci (ang. Out-of-Band Management).

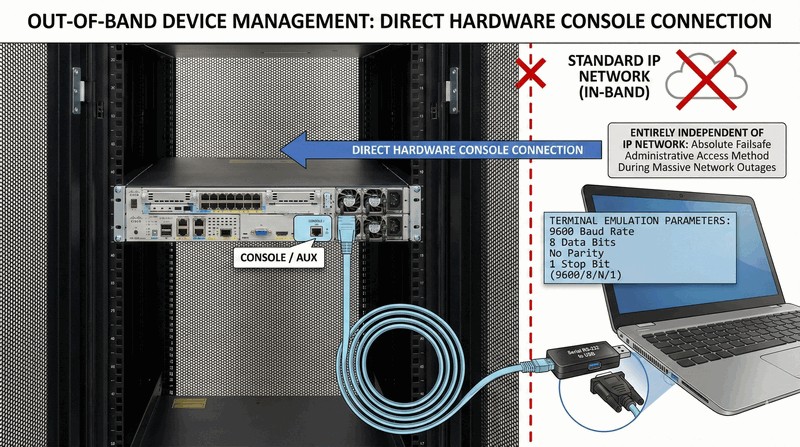

Niebieski kabel konsolowy Cisco

Dostęp konsolowy (out-of-band management) stanowi ostatnią deskę ratunku dla administratora, gdy urządzenie sieciowe jest niedostępne przez sieć z powodu błędnej konfiguracji, awarii interfejsów lub uszkodzenia stosu IP. Port konsolowy jest fizycznie odizolowany od interfejsów sieciowych i działa niezależnie od konfiguracji routingu i przełączania, co umożliwia odzyskanie dostępu do urządzenia nawet w przypadku całkowitej utraty łączności sieciowej.

Połączenie realizowane jest za pomocą kabla konsolowego (rollover cable) z użyciem transmisji szeregowej RS-232, której parametry zostały omówione w module dotyczącym warstwy fizycznej. Standardowa konfiguracja portu szeregowego dla urządzeń Cisco to 9600 bodów, 8 bitów danych, brak bitu parzystości, 1 bit stopu, co w skrócie zapisuje się jako 9600/8/N/1.

15/29 VPN (Virtual Private Network)

VPN (Virtual Private Network)

Jak bezpiecznie pracować z domu, mając dostęp do zasobów firmowych (serwerów plików, intranetu)? UżywamyVPN(ang. Virtual Private Network – wirtualna sieć prywatna). VPN tworzy "szyfrowany tunel" przez publiczny, niebezpieczny Internet. Twój komputer w domu otrzymuje wirtualny adres IP z sieci firmowej. Dla systemów w firmie wyglądasz, jakbyś siedział w biurze. Wszystkie dane płynące tunelem są niewidoczne ani dla dostawcy Internetu, ani dla potencjalnych napastników po drodze. Najpopularniejsze standardy to IPsec, OpenVPN i WireGuard.

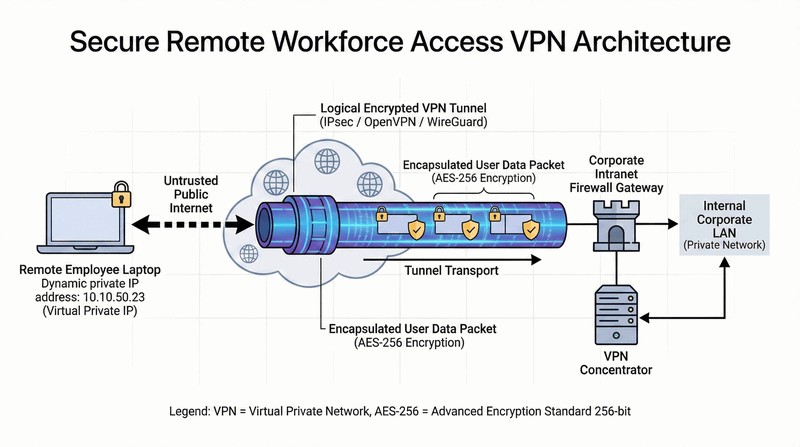

Koncepcja tunelu VPN

Wirtualna sieć prywatna (VPN) tworzy szyfrowany tunel przez publiczną sieć Internet, umożliwiając zdalnym użytkownikom bezpieczny dostęp do zasobów sieci firmowej. Technologia ta wykorzystuje kapsułkowanie (encapsulation) oryginalnych pakietów danych w nowe pakiety z dodatkowymi nagłówkami, a następnie szyfrowanie całej powstałej struktury przed wysłaniem przez sieć publiczną.

Najpopularniejsze protokoły VPN to IPsec (Internet Protocol Security) działający w warstwie sieciowej, OpenVPN wykorzystujący bibliotekę OpenSSL i działający w warstwie transportowej, oraz nowoczesny WireGuard, który oferuje prostszą konfigurację i wyższą wydajność dzięki wykorzystaniu nowoczesnych algorytmów kryptograficznych. Wybór odpowiedniego protokołu zależy od wymagań dotyczących bezpieczeństwa, kompatybilności z urządzeniami oraz wydajności.

16/29 NTP (Network Time Protocol)

NTP (Network Time Protocol)

Pozornie trywialna usługa: czas.

W sieciach synchronizacja czasu jest KRYTYCZNA.

Dzienniki zdarzeń (logi) bezpieczeństwa muszą mieć spójny znacznik czasu, aby można było skorelować atak na zaporze sieciowej z nieautoryzowanym wejściem na serwer.

Systemy autoryzacji (Kerberos w środowisku Windows Active Directory) nie będą działać, jeśli zegary różnią się o więcej niż 5 minut.

Protokół NTP (ang. Network Time Protocol, UDP port 123) dba o to, by wszystkie urządzenia miały czas zgodny z wzorcem atomowym, z dokładnością do milisekund.

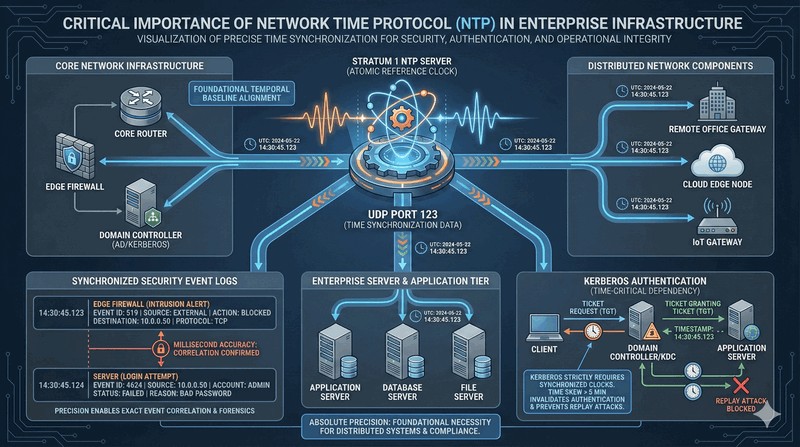

Obraz dla slajdu 16

Protokół NTP (Network Time Protocol) zdefiniowany w RFC 5905 umożliwia synchronizację zegarów urządzeń sieciowych z dokładnością do milisekund w sieciach lokalnych i do kilkudziesięciu milisekund w Internecie. Hierarchia NTP opiera się na warstwach (stratum), gdzie warstwa 0 to zegary wzorcowe (atomowe, GPS), warstwa 1 to serwery bezpośrednio podłączone do zegarów wzorcowych, a kolejne warstwy to serwery pobierające czas z warstw wyższych.

Precyzyjna synchronizacja czasu jest krytyczna dla poprawnego działania systemów uwierzytelniania Kerberos w środowisku Windows Active Directory, które wymagają różnicy czasu nieprzekraczającej pięciu minut między klientem a kontrolerem domeny. Również dzienniki zdarzeń (logi) z różnych urządzeń sieciowych muszą mieć spójne znaczniki czasu, aby umożliwić skuteczną analizę incydentów bezpieczeństwa i korelację zdarzeń w całej infrastrukturze.

17/29 SNMP (Simple Network Management Protocol)

SNMP (Simple Network Management Protocol)

Jak monitorować 500 przełączników? Czy działają? Czy się przegrzewają? Czy brakuje im pamięci? SNMP (ang. Simple Network Management Protocol – prosty protokół zarządzania siecią) służy do zdalnego odpytywania urządzeń o ich stan (odpytywanie, ang. Polling).

Centralny serwer monitoringu (np. Zabbix, Nagios) pyta cyklicznie: "Jaki masz ruch na porcie 1?". Urządzenia mogą też same wysyłać alarmy (ang. Traps – pułapki): "Pomocy! Padł zasilacz nr 2!". Dzięki SNMP administrator wie o awarii zanim zadzwonią użytkownicy.

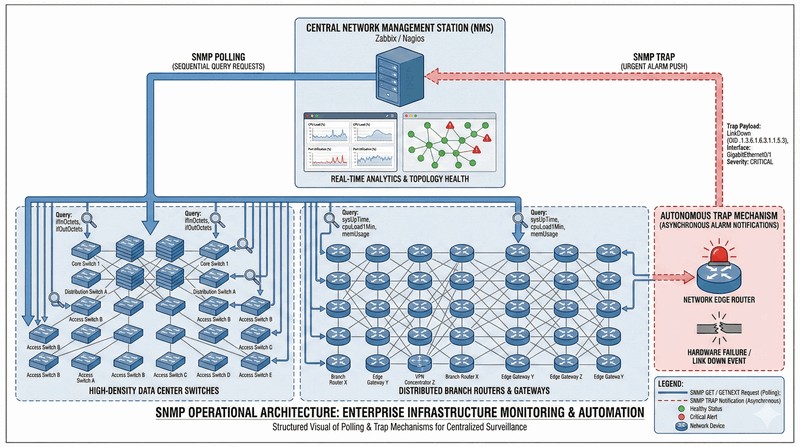

Wykresy monitoringu SNMP

SNMP (Simple Network Management Protocol) to protokół warstwy aplikacji działający na porcie UDP 161, umożliwiający centralne monitorowanie i zarządzanie urządzeniami sieciowymi. Architektura SNMP opiera się na trzech komponentach: menedżerze SNMP (NMS), agencie SNMP działającym na zarządzanym urządzeniu oraz bazie informacji zarządzania MIB (Management Information Base), która definiuje strukturę danych dostępnych do odczytu i zapisu.

Dostępne są trzy wersje protokołu SNMP: v1 oferująca podstawowe funkcje z uwierzytelnianiem poprzez wspólnotę (community string) przesyłaną jawnym tekstem, v2c usprawniająca wydajność operacji pobierania danych, oraz v3 wprowadzająca silne uwierzytelnianie i szyfrowanie. W środowiskach produkcyjnych zaleca się stosowanie SNMPv3 ze względu na bezpieczeństwo, szczególnie gdy zarządzanie odbywa się przez sieć publiczną.

18/29 Firewall (Zapora sieciowa)

Firewall (Zapora sieciowa)

Zapora sieciowa (ang. Firewall) to strażnik na granicy sieci.

Decyduje, jaki ruch może wejść, a jaki wyjść.

Podstawowa zapora stateful (ang. Stateful Inspection – inspekcja ze śledzeniem stanu) pamięta stan połączeń: "Jeśli to Ty zacząłeś rozmowę (wyszedłeś do Google), to pozwolę odpowiedzi wrócić.

Ale jeśli ktoś z zewnątrz zagada do Ciebie pierwszy – blokuję (DROP)".

Zapory nowej generacji (ang. NGFW – Next Generation Firewall) działają głębiej – nie tylko analizują numery portów, ale rozpoznają konkretne aplikacje: "Pozwalam na Facebooka, ale blokuję gry na Facebooku".

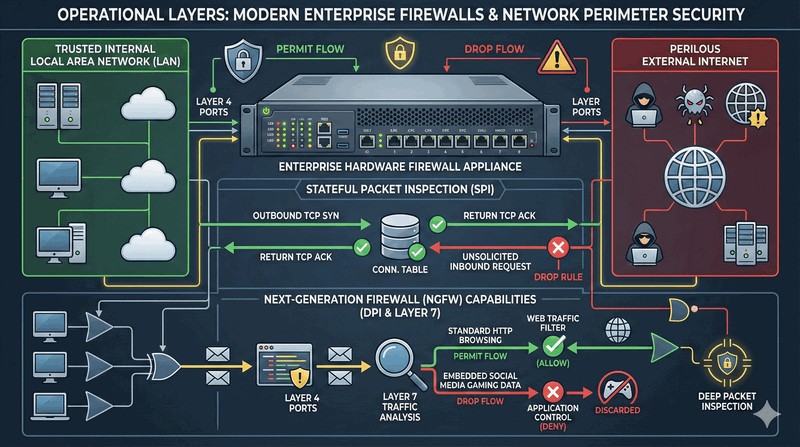

Obraz dla slajdu 18

Zapora sieciowa (firewall) stanowi podstawowy element bezpieczeństwa perymetrycznego sieci, realizujący kontrolę ruchu na podstawie zdefiniowanego zestawu reguł. Firewall bezstanowy (stateless) analizuje każdy pakiet niezależnie, podejmując decyzje wyłącznie na podstawie adresów źródłowych i docelowych oraz numerów portów, podczas gdy firewall ze śledzeniem stanu (stateful) utrzymuje tablicę stanów połączeń i przepuszcza ruch powrotny tylko dla zainicjowanych wcześniej połączeń wychodzących.

Zapory nowej generacji (NGFW) rozszerzają funkcjonalność o inspekcję głębokiej zawartości pakietów (Deep Packet Inspection), identyfikację aplikacji niezależnie od używanego portu oraz systemy zapobiegania włamaniom (IPS). Przykładami zaawansowanych zapór są urządzenia Cisco Firepower, Palo Alto Networks i Fortinet, które łączą funkcje firewalla, IDS/IPS oraz antymalware w jednej platformie.

19/29 Diagnostyka usług: nslookup / dig

Diagnostyka usług: nslookup / dig

Jak sprawdzić, czy DNS działa? Używamy polecenianslookup google.com(Windows) lubdig google.com(Linux). Narzędzia te pokażą nam, jakiego serwera DNS używamy i jaki adres IP zwrócił. Jeśli strona WWW nie działa, alepingna adres IP (np. 8.8.8.8) działa – to na 99% wina DNS. To klasyczna diagnoza: "To nie Internet padł, to tylko DNS".

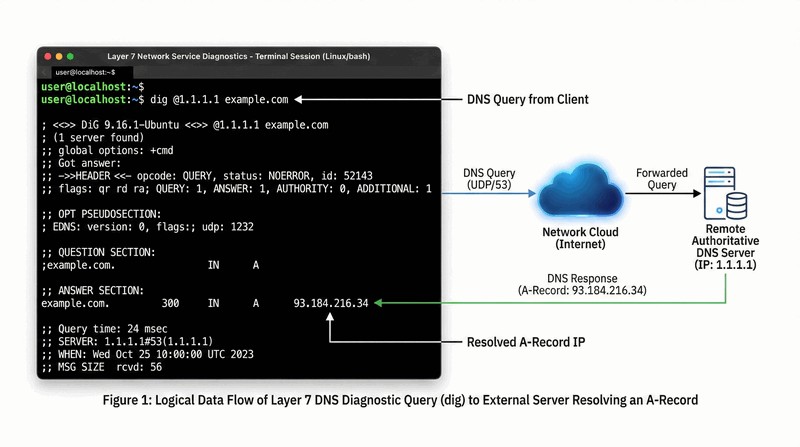

Wynik polecenia nslookup

Narzędzia nslookup i dig są podstawowymi narzędziami diagnostycznymi do testowania i rozwiązywania problemów z systemem DNS. Polecenie nslookup dostępne jest domyślnie w systemach Windows i w starszych wersjach Linuxa, podczas gdy dig jest standardowym narzędziem w systemach Uniksowych i oferuje bardziej szczegółowe informacje, w tym czasy odpowiedzi, flagi nagłówka oraz pełną treść odpowiedzi z poszczególnych sekcji DNS.

Oba narzędzia umożliwiają wykonywanie zapytań o konkretne typy rekordów (A, AAAA, MX, CNAME, NS), a także zapytań odwrotnych (reverse lookup) za pomocą parametru -x. W codziennej praktyce administracyjnej dig pozwala na precyzyjne określenie źródła problemu z DNS, czy leży ono po stronie lokalnego resolvera, serwera autorytatywnego czy łączności sieciowej.

20/29 Implementacja usługi DHCP na routerze

Implementacja usługi DHCP na routerze

Routery Cisco mogą pełnić rolę serwera DHCP – nie ma potrzeby dedykowanego serwera w mniejszych sieciach. Definiujemy pulę adresów (np. o nazwie LOCAL-NET) za pomocą komendy:

Router(config)# ip dhcp pool LOCAL-NET

Następnie określamy zakres adresów, bramę domyślną i serwer DNS, które zostaną automatycznie przekazane klientom:

Router(dhcp-config)# network 192.168.1.0 255.255.255.0

Router(dhcp-config)# default-router 192.168.1.1

Router(dhcp-config)# dns-server 8.8.8.8

Adresy zarezerwowane dla urządzeń ze statycznym IP (np. serwery, drukarki) wyłączamy z puli – np. pierwsze 10 adresów:

Router(config)# ip dhcp excluded-address 192.168.1.1 192.168.1.10

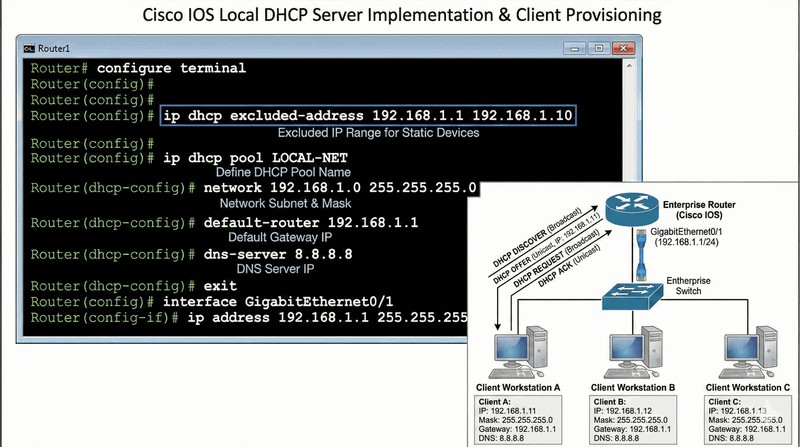

Prezentacja jak router obsługuje serwer DHCP dla użytkownika

Implementacja serwera DHCP na routerze Cisco pozwala na obsługę konfiguracji adresacji IP w małych i średnich sieciach bez konieczności wydzielania osobnego serwera. Proces konfiguracji rozpoczyna się od zdefiniowania wykluczonych adresów (excluded-address), które są zarezerwowane dla urządzeń wymagających statycznej konfiguracji, takich jak serwery, drukarki sieciowe i interfejsy zarządzające urządzeniami aktywnymi.

Następnie tworzy się pulę DHCP za pomocą polecenia ip dhcp pool, w której definiuje się sieć z maską, bramę domyślną (default-router), listę serwerów DNS oraz opcjonalnie czas dzierżawy (lease). Router Cisco wspiera również zaawansowane opcje DHCP, takie jak domena DNS (domain-name), serwery WINS (netbios-name-server) oraz opcje specyficzne dla dostawcy (option 150 dla telefonów IP).

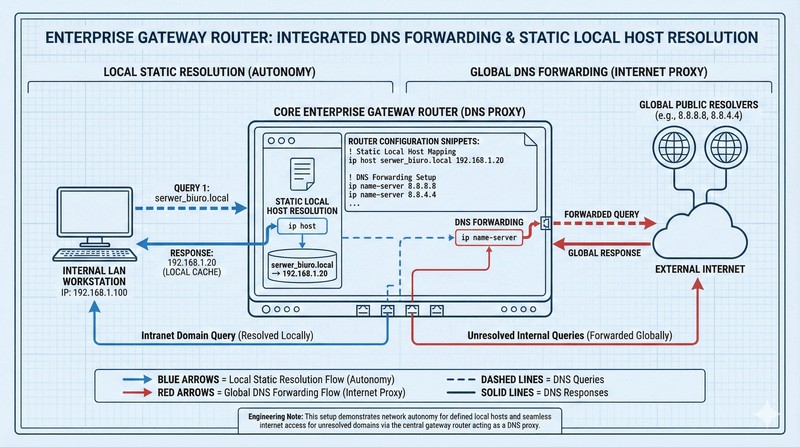

21/29 Wdrożenie zaplecza DNS i rezerwacji

Wdrożenie zaplecza DNS i rezerwacji

Router Cisco może wskazywać, z jakich zewnętrznych serwerów DNS mają korzystać podłączone urządzenia. Konfigurujemy to poleceniem:

Router(config)# ip name-server 8.8.8.8

Możliwe jest również zdefiniowanie statycznych wpisów DNS bezpośrednio na routerze – podobnie jak plikhostsw systemach operacyjnych. Dzięki temu router sam rozwiązuje wybrane nazwy bez konieczności odpytywania zewnętrznych serwerów:

Router(config)# ip host serwer_biuro.local 192.168.1.20

Takie rozwiązanie sprawdza się w izolowanych sieciach firmowych, gdzie część zasobów wewnętrznych nie powinna być widoczna poza siecią lokalną.

Translacja domen na publicznych serwerach globalnych

Konfiguracja zaplecza DNS na routerze Cisco polega na wskazaniu zewnętrznych serwerów DNS za pomocą polecenia ip name-server, które router wykorzystuje do rozwiązywania nazw domenowych podczas wykonywania poleceń ping, traceroute oraz telnet z poziomu konsoli. Router może przechowywać w pamięci podręcznej wyniki zapytań DNS, co przyspiesza kolejne zapytania o te same domeny w ramach ustawionego czasu życia (TTL).

Statyczne wpisy DNS definiowane za pomocą polecenia ip host tworzą lokalną bazę nazw, która jest sprawdzana przed wykonaniem zapytania do zewnętrznego serwera DNS. Mechanizm ten jest szczególnie przydatny w izolowanych sieciach laboratoryjnych oraz w środowiskach, gdzie wewnętrzne serwery i urządzenia sieciowe powinny być dostępne pod nazwami zrozumiałymi dla zespołu administracyjnego, ale nie mogą być rejestrowane w publicznym DNS.

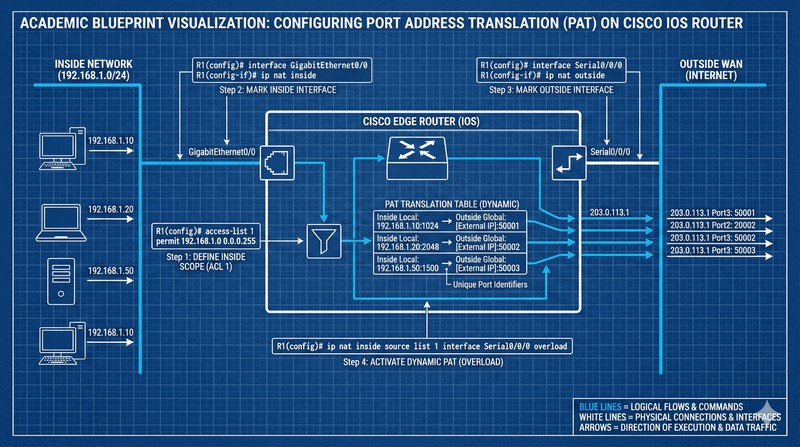

22/29 Translacja do Internetu – konfigurowanie PAT

Translacja do Internetu – konfigurowanie PAT

NAT w trybie przeciążonym (PAT/Overload) pozwala całej sieci LAN korzystać z jednego adresu publicznego przydzielonego przez dostawcę internetu (ISP). Konfiguracja składa się z trzech kroków:

  • Definicja listy kontroli dostępu (ACL) wskazującej, które adresy wewnętrzne podlegają translacji:

Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255

  • Oznaczenie interfejsów jako "wewnętrzny" (LAN) i "zewnętrzny" (Internet). Zakładamy, że sieć LAN podłączona jest do g0/0, a łącze do dostawcy – do s0/0:

Router(config-if)# ip nat inside(na interfejsie LAN) orazRouter(config-if)# ip nat outside(na interfejsie WAN)

  • Reguła łącząca listę ACL z interfejsem zewnętrznym i włączająca tryb przeciążony (overload):

Router(config)# ip nat inside source list 1 interface s0/0/0 overload

Wymiana zasobów komend z konsoli NAT

Konfiguracja PAT na routerze Cisco wymaga wykonania trzech podstawowych kroków, które łącznie umożliwiają całej sieci LAN dostęp do Internetu za pomocą jednego publicznego adresu IP. Pierwszym krokiem jest utworzenie listy ACL (access-list), która definiuje ruch podlegający translacji, zazwyczaj w postaci zezwolenia na całą podsieć wewnętrzną (access-list 1 permit 192.168.1.0 0.0.0.255).

Drugim krokiem jest oznaczenie interfejsów routera jako wewnętrzny (ip nat inside) i zewnętrzny (ip nat outside), co określa kierunek translacji. Ostatnim krokiem jest aktywacja translacji za pomocą polecenia ip nat inside source list 1 interface nazwa_interfejsu overload, gdzie słowo overload włącza tryb przeciążenia PAT. Sprawdzenie poprawności konfiguracji umożliwiają polecenia show ip nat translations i debug ip nat.

23/29 Konfiguracja urządzenia Access Point (AP)

Konfiguracja urządzenia Access Point (AP)

Ostatnim elementem typowej sieci jest punkt dostępowy Wi-Fi (ang. Access Point, AP). Większość domowych i biurowych urządzeń tego typu zarządzana jest przez przeglądarkowy panel administracyjny (interfejs HTTP/HTTPS), a nie przez CLI. Kluczowe parametry konfiguracji to:

  • SSID (ang. Service Set Identifier): Nazwa sieci Wi-Fi widoczna na liście dostępnych sieci w telefonach i komputerach.
  • Metoda szyfrowania: Nowoczesne urządzenia obsługują WPA3-PSK (klucz współdzielony) lub WPA2 Enterprise ze standardem 802.1X (uwierzytelnianie przez serwer RADIUS, stosowane w korporacjach). Algorytm szyfrowania danych to AES.
  • Wybór kanału: W paśmie 2,4 GHz należy używać kanałów nienachodzących na siebie: 1, 6 lub 11. Ręczny dobór kanału na podstawie analizy otoczenia (ang. site survey) zapobiega zakłóceniom ze strony sąsiednich sieci.

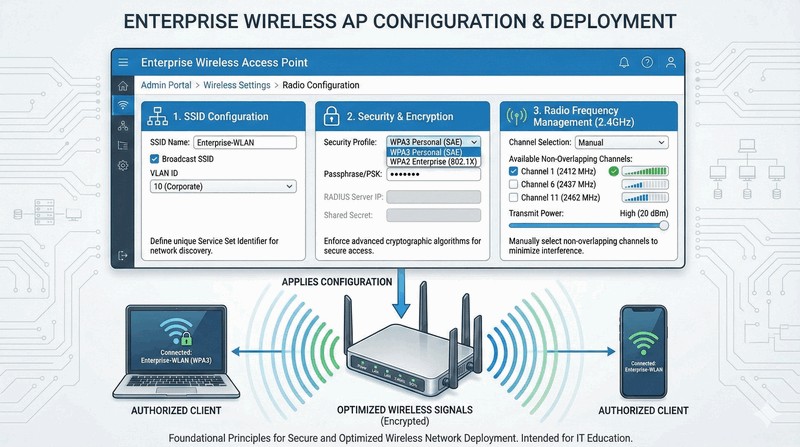

Parametry konfiguracji Wi-Fi routera w panelu administracyjnym

Punkt dostępowy Wi-Fi (Access Point) stanowi urządzenie warstwy łącza danych, które konwertuje ramki Ethernet na sygnał radiowy i odwrotnie, umożliwiając urządzeniom mobilnym komunikację z siecią przewodową. Większość nowoczesnych punktów dostępowych obsługuje standardy IEEE 802.11ac (Wi-Fi 5) oraz 802.11ax (Wi-Fi 6), które zapewniają przepustowość odpowiednio do 3,5 Gb/s i 9,6 Gb/s przy zastosowaniu technologii MIMO (Multiple Input Multiple Output).

Konfiguracja sieci Wi-Fi wymaga wyboru odpowiedniego kanału radiowego, który minimalizuje interferencje z sąsiednimi sieciami, szczególnie w gęsto zaludnionych obszarach miejskich. W paśmie 2,4 GHz dostępne są tylko trzy nienakładające się kanały (1, 6, 11), podczas gdy pasmo 5 GHz oferuje znacznie więcej kanałów, co czyni je preferowanym wyborem dla sieci o wysokiej gęstości użytkowników.

24/29 Podsumowanie całego kursu

Podsumowanie całego kursu

Gratuluję.

Przeszliśmy długą drogę.

Od historii mainframe'ów, przez miedziane kable i światłowody (L1 – warstwa fizyczna).

Przez inteligentne przełączanie ramek MAC i unikanie pętli (L2 – warstwa łącza danych).

Przez routing pakietów IP po całym świecie (L3 – warstwa sieciowa) i niezawodny transport danych (L4 – warstwa transportowa, TCP).

Aż po usługi (L7 – warstwa aplikacji), które sprawiają, że to wszystko jest użyteczne dla człowieka (DNS, DHCP, WWW).

Zdobyliście solidne fundamenty teoretyczne – teraz czas na praktykę!

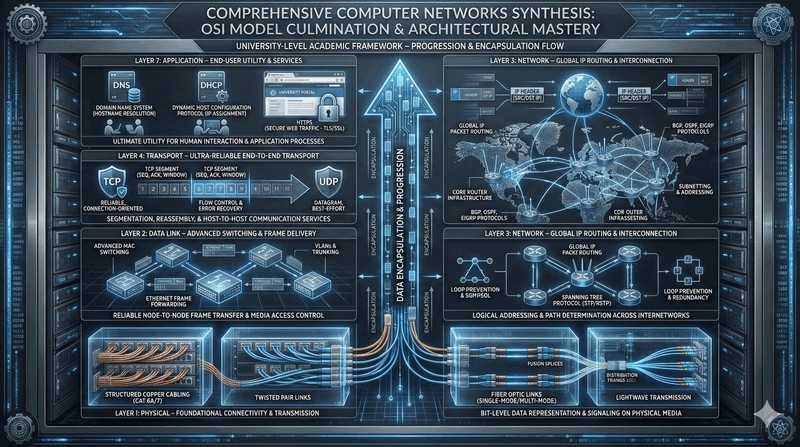

Obraz dla slajdu 24

Kurs Sieci Komputerowe objął wszystkie kluczowe zagadnienia od podstaw fizycznej transmisji danych, poprzez adresację IP i routing, aż po zaawansowane usługi sieciowe i bezpieczeństwo. Zdobyta wiedza stanowi solidny fundament teoretyczny, który pozwala na zrozumienie, w jaki sposób dane przemieszczają się między urządzeniami w sieci lokalnej i globalnej, oraz jakie protokoły i mechanizmy zapewniają niezawodność i bezpieczeństwo tej komunikacji.

Szczególnie istotne jest zrozumienie wzajemnych zależności między poszczególnymi warstwami modelu OSI i TCP/IP, ponieważ praktyczne problemy sieciowe rzadko dotyczą wyłącznie jednej warstwy. Umiejętność diagnozowania problemów na różnych poziomach abstrakcji, od sprawdzenia fizycznego połączenia kablowego po analizę ruchu w Wiresharku, jest cechą wyróżniającą dobrego administratora sieci.

25/29 Rola administratora sieci

Rola administratora sieci

Bycie sieciowcem to odpowiedzialność.

Jesteście hydraulikami informacji.

Gdy wszystko działa, nikt was nie widzi.

Gdy coś padnie, wszyscy patrzą na was.

Waszym zadaniem jest zapewnienie: dostępności (redundancja), wydajności (QoS – jakość usług) i bezpieczeństwa.

Pamiętajcie: 90% problemów sieciowych to warstwa fizyczna (zły kabel) lub ludzki błąd w konfiguracji (literówka w adresie IP).

Praca administratora sieci

Rola administratora sieci wymaga nie tylko wiedzy technicznej, ale także umiejętności analitycznego myślenia i systematycznego rozwiązywania problemów. Najczęstsze źródła awarii sieciowych to błędy konfiguracyjne spowodowane literówkami lub nieprawidłowym zrozumieniem dokumentacji, a także uszkodzenia warstwy fizycznej, takie jak przerwane lub uszkodzone kable miedziane i światłowodowe.

Profesjonalny administrator sieci stosuje metodykę stopniowego zwężania obszaru problemu, zaczynając od sprawdzenia podstawowej łączności (ping), przez weryfikację konfiguracji IP i tablic routingu, aż po szczegółową analizę protokołów z wykorzystaniem narzędzi takich jak Wireshark. Kluczowe znaczenie ma również prowadzenie dokumentacji sieci oraz systematyczne tworzenie kopii zapasowych konfiguracji urządzeń, co pozwala na szybkie przywrócenie działania po awarii.

26/29 Certyfikacja i dalszy rozwój

Certyfikacja i dalszy rozwój

Świat IT pędzi do przodu.

Aby pozostać na rynku, trzeba się uczyć.

Standardem w branży sieciowej są certyfikaty Cisco (CCNA – Cisco Certified Network Associate, CCNP – Cisco Certified Network Professional) czy Juniper (JNCIA – Juniper Networks Certified Associate).

Warto zainteresować się też chmurą obliczeniową (AWS, Azure) oraz automatyzacją (Python, Ansible) – bo dzisiejszy sieciowiec coraz rzadziej wpisuje komendy ręcznie, a coraz częściej pisze skrypty.

Obraz dla slajdu 26

Certyfikacja Cisco CCNA (Cisco Certified Network Associate) jest uznawana za standard w branży sieciowej i stanowi pierwszy krok w profesjonalnej ścieżce kariery administratora sieci. Egzamin 200-301 CCNA obejmuje zagadnienia z zakresu konfiguracji przełączników i routerów, routingu statycznego i dynamicznego (OSPF), VLAN, STP, EtherChannel, a także podstaw bezpieczeństwa sieci, automatyzacji i programowania.

Coraz większe znaczenie w branży sieciowej zyskuje automatyzacja konfiguracji z wykorzystaniem narzędzi takich jak Ansible, Python oraz API urządzeń sieciowych. Znajomość skryptowania i Infrastructure as Code (IaC) staje się równie ważna jak tradycyjna umiejętność konfiguracji urządzeń za pomocą CLI, ponieważ nowoczesne sieci korporacyjne składają się z setek lub tysięcy urządzeń, których ręczne zarządzanie jest niepraktyczne.

27/29 Pytania końcowe?

Pytania końcowe?

Czy macie pytania dotyczące materiału? Czy coś wymaga wyjaśnienia? Zachęcam do eksperymentowania w domu.

Zbudujcie małą sieć, skonfigurujcie router, postawcie własny serwer plików.

Praktyka czyni mistrza.

Dziękuję za aktywny udział w zajęciach.

Obraz dla slajdu 27

Zachęcam do eksperymentowania z wirtualnymi środowiskami sieciowymi, takimi jak Cisco Packet Tracer, GNS3 lub EVE-NG, które umożliwiają budowanie i testowanie złożonych topologii sieciowych bez konieczności posiadania fizycznego sprzętu. Symulatory te pozwalają na bezpieczne popełnianie błędów konfiguracyjnych i uczenie się na nich, co jest najskuteczniejszą metodą przyswajania wiedzy sieciowej.

Praktyczne projekty, takie jak zbudowanie domowej sieci z routerem, przełącznikiem i punktem dostępowym, skonfigurowanie serwera DHCP i DNS, czy postawienie własnego serwera VPN, pozwolą na utrwalenie wiedzy teoretycznej i zdobycie bezcennego doświadczenia praktycznego. Źródłem dodatkowej wiedzy są kanały społecznościowe, fora takie jak Cisco Learning Network oraz dokumentacja techniczna producentów sprzętu sieciowego.

28/29 Materiały dodatkowe

Materiały dodatkowe

Wszystkie prezentacje są dostępne na stronie kursu.

Polecam również kanały na YouTube takie jak "NetworkChuck" lub "Cisco Networking Academy", które w przystępny sposób wizualizują omawiane tematy.

Powodzenia na egzaminach i w przyszłej karierze zawodowej!

Dziękujemy za uwagę

Materiały dodatkowe do kursu obejmują prezentacje ze wszystkich wykładów, które są dostępne na stronie przedmiotu, oraz zestawy ćwiczeń laboratoryjnych do samodzielnego wykonania. Literatura uzupełniająca obejmuje książki takie jak Sieci Komputerowe Andrew Tanenbauma, które stanowią klasyczne kompendium wiedzy teoretycznej, oraz CCNA 200-301 Official Cert Guide Wendella Odomsa, będące podstawowym źródłem wiedzy przed egzaminem certyfikacyjnym.

Na platformie YouTube dostępne są wysokiej jakości kursy sieciowe, w tym materiały kanałów NetworkChuck, Keith Barker, David Bombal oraz Cisco Networking Academy. Większość z tych zasobów oferuje praktyczne demonstracje konfiguracji urządzeń sieciowych, analizę ruchu w Wiresharku oraz rozwiązywanie rzeczywistych problemów sieciowych, co stanowi wartościowe uzupełnienie wiedzy teoretycznej zdobytej podczas kursu.

29/29 Koniec kursu

Koniec kursu

To był wykład z przedmiotu Sieci Komputerowe.

Do widzenia!

Niniejszy wykład stanowi zakończenie kursu Sieci Komputerowe, który obejmował kompleksowe wprowadzenie do zagadnień związanych z projektowaniem, konfiguracją i utrzymaniem sieci komputerowych. Zdobyta wiedza teoretyczna oraz umiejętność korzystania z narzędzi diagnostycznych i konfiguracyjnych stanowią solidną podstawę do dalszego rozwoju w kierunku specjalisty sieciowego, administratora systemów lub inżyniera bezpieczeństwa IT.

Świat sieci komputerowych nieustannie ewoluuje, a nowe technologie takie jak Software-Defined Networking (SDN), Network Functions Virtualization (NFV) oraz sieci 5G i 6G wprowadzają nowe paradygmaty projektowania i zarządzania infrastrukturą sieciową. Zachęcam do śledzenia trendów branżowych i ciągłego poszerzania wiedzy, ponieważ w branży IT największą wartość ma umiejętność adaptacji do zmieniających się technologii i wymagań rynku.
