Warstwa sieciowa to trzeci poziom modelu OSI, odpowiedzialny za logiczne adresowanie i wyznaczanie tras pomiędzy odrębnymi sieciami lokalnymi. Bez tej warstwy komunikacja pomiędzy urządzeniami w różnych budynkach czy krajach nie byłaby możliwa, ponieważ warstwa druga (łącza danych) działa wyłącznie w obrębie jednej domeny rozgłoszeniowej.

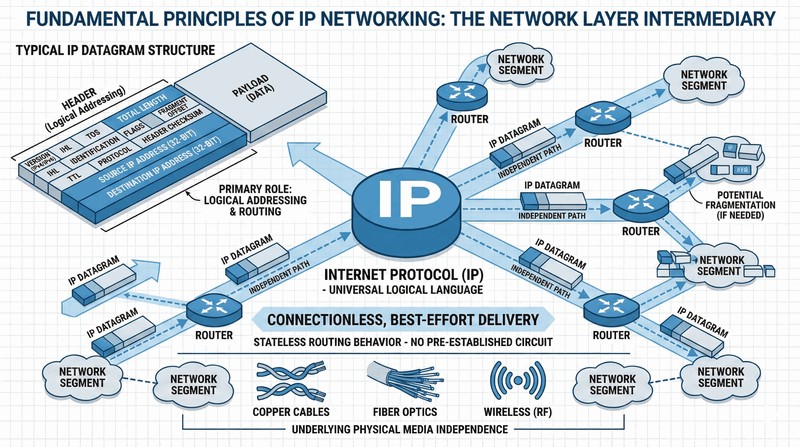

Najważniejszym protokołem warstwy sieciowej jest IP, który dostarcza pakietom informacji o adresie nadawcy i odbiorcy. Routery, czyli urządzenia pracujące na tej warstwie, analizują docelowy adres IP i podejmują decyzję o dalszej ścieżce transmisji. W odróżnieniu od przełączników warstwy drugiej, routery nie przekazują dalej ramek rozgłoszeniowych, co pozwala na segmentację sieci i zwiększa bezpieczeństwo.

Zrozumienie zasad działania warstwy sieciowej jest kluczowe dla każdego administratora, ponieważ to właśnie tutaj zapadają decyzje o trasowaniu ruchu. W dalszej części wykładu przyjrzymy się szczegółowo budowie pakietów IPv4 oraz metodom adresacji.

Protokół IP został pierwotnie zdefiniowany w 1981 roku w dokumencie RFC 791 i od tego czasu stanowi fundament komunikacji w Internecie. Jest protokołem bezpołączeniowym, co oznacza, że przed wysłaniem danych nie nawiązuje wcześniejszej sesji z odbiorcą, a każdy pakiet traktuje niezależnie.

IP działa w modelu najlepszych starań, czyli nie gwarantuje dostarczenia pakietu, jego kolejności ani integralności. Wersja czwarta protokołu (IPv4) wykorzystuje 32-bitowe adresy, co przy obecnej liczbie urządzeń sieciowych okazało się niewystarczające. W odpowiedzi na wyczerpanie puli adresów opracowano wersję szóstą (IPv6) ze 128-bitową przestrzenią adresową.

Niezawodność transmisji zapewniają protokoły warstwy transportowej, przede wszystkim TCP, który kontroluje retransmisję utraconych segmentów. IP jest również odpowiedzialny za fragmentację pakietów, gdy muszą one zostać przesłane przez łącze o mniejszym MTU.

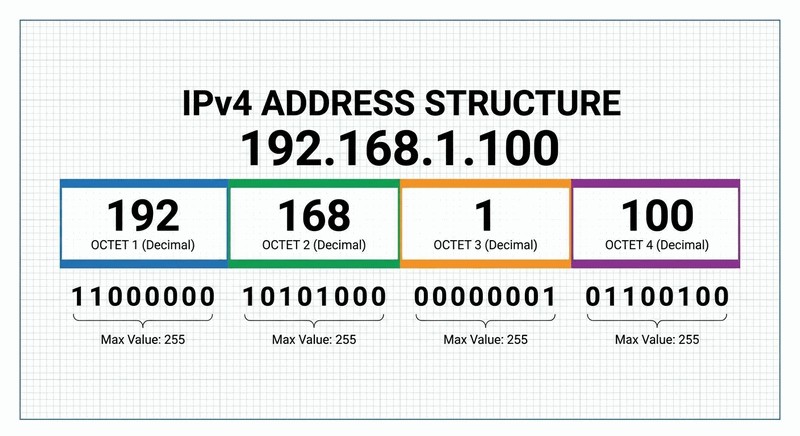

Każdy adres IPv4 składa się z czterech oktetów zapisywanych w systemie dziesiętnym, co daje w sumie 32 bity informacji. W praktyce adresy IP nie są przydzielane urządzeniom bezpośrednio, lecz dzierżawione od dostawców usług internetowych lub administratorów sieci lokalnych.

Problem wyczerpania puli IPv4 został częściowo rozwiązany przez wprowadzenie translacji adresów sieciowych (NAT), która pozwala wielu urządzeniom w sieci prywatnej współdzielić jeden publiczny adres IP. W sieciach lokalnych adresy przydzielane są najczęściej automatycznie za pomocą protokołu DHCP.

Administrator powinien pamiętać, że niektóre adresy są zarezerwowane do celów specjalnych i nie mogą być przypisywane interfejsom sieciowym. Przykładem jest adres 127.0.0.1 oznaczający interfejs pętli zwrotnej, służący do testowania stosu TCP/IP na lokalnym urządzeniu.

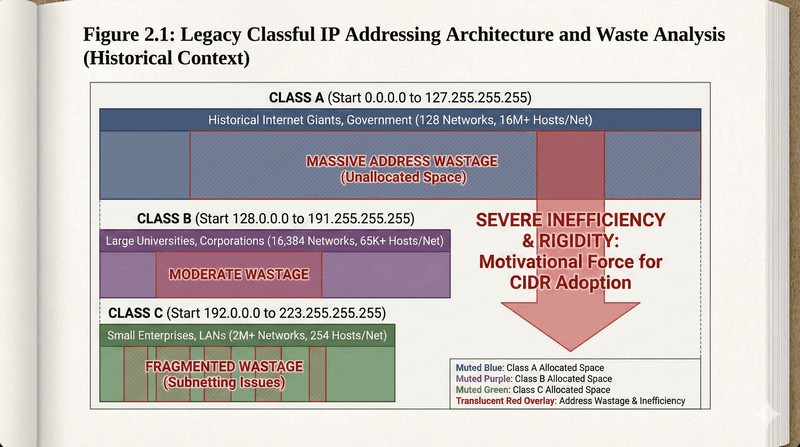

Podział na klasy adresowe został wprowadzony w początkowym okresie rozwoju Internetu, aby ułatwić zarządzanie przestrzenią adresową. Klasa A przeznaczona była dla największych organizacji i oferowała aż 16 milionów adresów hostów w ramach jednej sieci. Klasa B stanowiła rozwiązanie pośrednie, umożliwiając obsługę do 65 tysięcy urządzeń w jednej podsieci.

Klasa C, najbardziej popularna w małych sieciach, pozwalała na zaadresowanie zaledwie 254 hostów. Główną wadą tego systemu była ogromna nieefektywność, ponieważ organizacja otrzymująca pulę klasy A rzadko wykorzystywała wszystkie dostępne adresy.

W praktyce wiele adresów pozostawało niewykorzystanych, co przyspieszyło wyczerpanie puli IPv4. Z tego powodu w latach 90. zastąpiono adresację klasową bezklasowym routingiem CIDR, który umożliwia elastyczne dzielenie przestrzeni adresowej na prefiksy dowolnej długości.

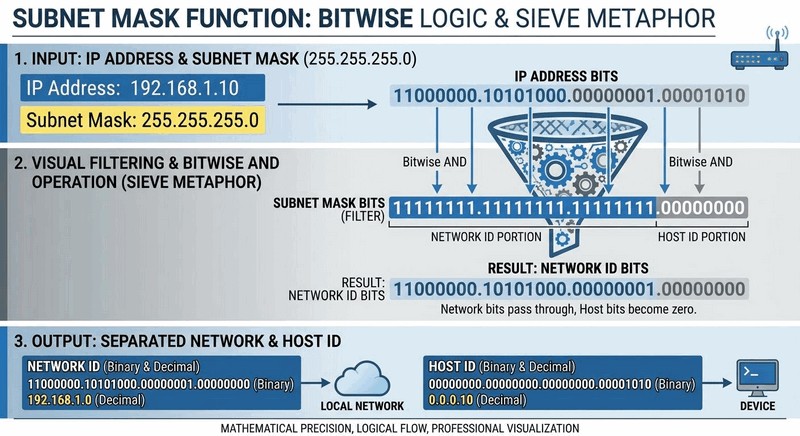

Maska podsieci pełni funkcję filtra, który określa, która część adresu IP identyfikuje sieć, a która konkretny host. Wartość maski zapisywana jest w taki sam sposób jak adres IP, czyli jako cztery liczby dziesiętne oddzielone kropkami. W systemie binarnym bity maski ustawione na 1 oznaczają część sieciową, natomiast bity równe 0 wskazują na część hostową.

Komputer po odebraniu pakietu wykonuje operację logiczną AND pomiędzy swoim adresem IP a maską, aby wyznaczyć adres sieci. Jeśli docelowy adres IP należy do tej samej sieci, komunikacja odbywa się bezpośrednio poprzez warstwę łącza danych. W przeciwnym razie pakiet kierowany jest do bramy domyślnej, czyli routera obsługującego ruch wychodzący.

Dzięki odpowiedniemu doborowi maski administrator może elastycznie dzielić sieć na mniejsze podsieci, co poprawia wydajność i bezpieczeństwo całej infrastruktury sieciowej.

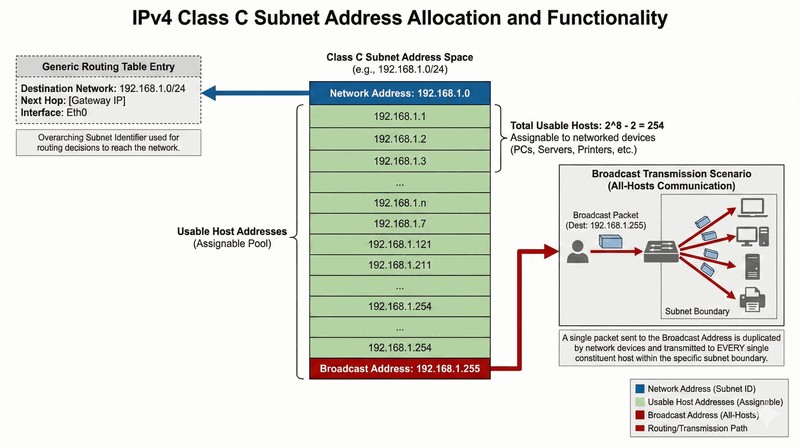

Adres sieci to pierwszy adres w danej puli, w którym wszystkie bity części hostowej są wyzerowane. Służy on wyłącznie do identyfikacji całej podsieci w tablicach routingu i nie może być przypisany żadnemu interfejsowi sieciowemu. Adres rozgłoszeniowy (broadcast) to ostatni adres w puli, w którym wszystkie bity części hostowej są ustawione na 1.

Pakiety wysłane na adres rozgłoszeniowy są dostarczane do wszystkich urządzeń znajdujących się w danej podsieci. Mechanizm ten wykorzystywany jest między innymi przez protokół ARP do rozpoznawania adresów MAC na podstawie adresów IP. W sieci o masce 255.255.255.0 (/24) dostępnych jest 254 adresy dla hostów, ponieważ dwa adresy są zarezerwowane.

W przypadku maski 255.255.255.252 (/30) użyteczne są zaledwie dwa adresy, co jest typowe dla łączy typu punkt-punkt między routerami. Znajomość tych zasad jest niezbędna podczas planowania adresacji.

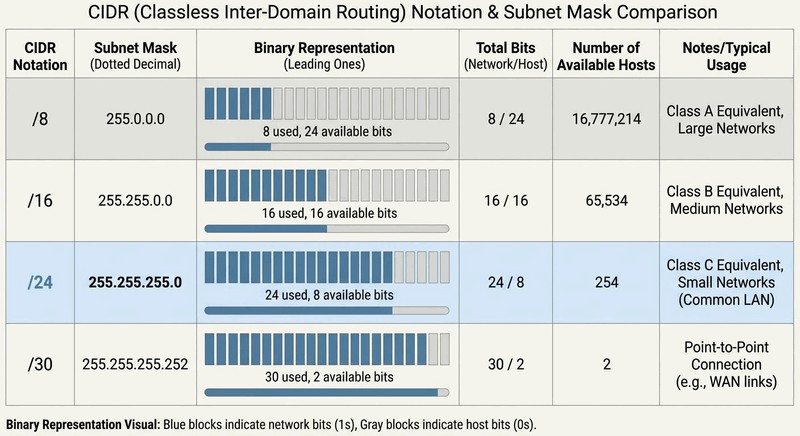

Notacja CIDR została wprowadzona w 1993 roku jako odpowiedź na kryzys wyczerpania adresów IPv4 i nieefektywność adresacji klasowej. Zapis w formacie prefiksu, na przykład 192.168.1.0/24, jednoznacznie określa zarówno adres sieci, jak i długość maski. Liczba po ukośniku oznacza liczbę bitów zajętych przez część sieciową.

Dzięki CIDR możliwe stało się stosowanie maski o zmiennej długości (VLSM), co znacznie zwiększyło elastyczność projektowania sieci. Operatorzy Internetu mogą agregować wiele prefiksów w jeden wpis w tablicy routingu, co zmniejsza rozmiar tablic i przyspiesza przetwarzanie pakietów. Najczęściej spotykane maski to /24 dla sieci lokalnych, /16 dla dużych organizacji oraz /30 dla łączy między routerami.

Współczesne sieci projektuje się wyłącznie w oparciu o CIDR, a znajomość notacji slash jest niezbędna podczas konfiguracji urządzeń sieciowych każdego producenta.

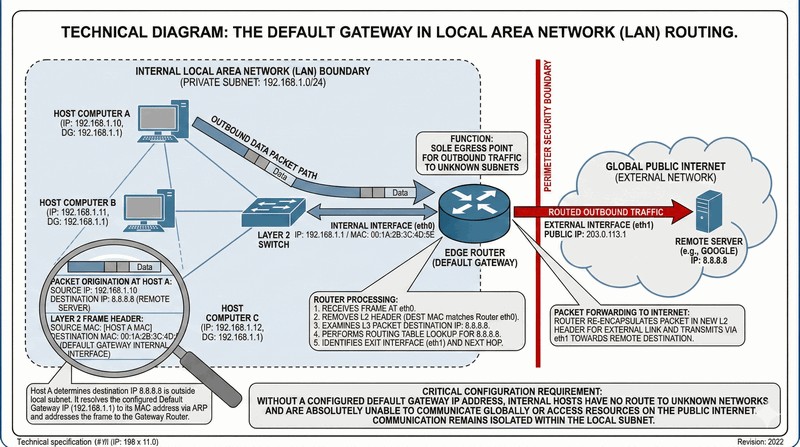

Brama domyślna to kluczowy element konfiguracji sieciowej każdego urządzenia, które ma komunikować się poza własną podsiecią. Jest to adres IP routera, do którego komputer kieruje wszystkie pakiety przeznaczone do sieci zdalnych. Bez prawidłowo skonfigurowanej bramy domyślnej urządzenie może wymieniać dane wyłącznie z hostami w swojej lokalnej sieci LAN.

Router pełniący funkcję bramy musi mieć włączoną odpowiednią trasę w tablicy routingu, aby wiedzieć, dokąd przekazać otrzymane pakiety. W sieciach domowych brama domyślna to zazwyczaj adres routera Wi-Fi, czyli najczęściej 192.168.0.1 lub 192.168.1.1. W konfiguracji DHCP brama domyślna jest przydzielana automatycznie wraz z adresem IP i maską podsieci.

Administrator sieci firmowej może ustawić kilka bram domyślnych dla celów niezawodności, stosując mechanizmy przełączania awaryjnego. Zrozumienie roli bramy domyślnej jest fundamentalne dla poprawnej konfiguracji sieci.

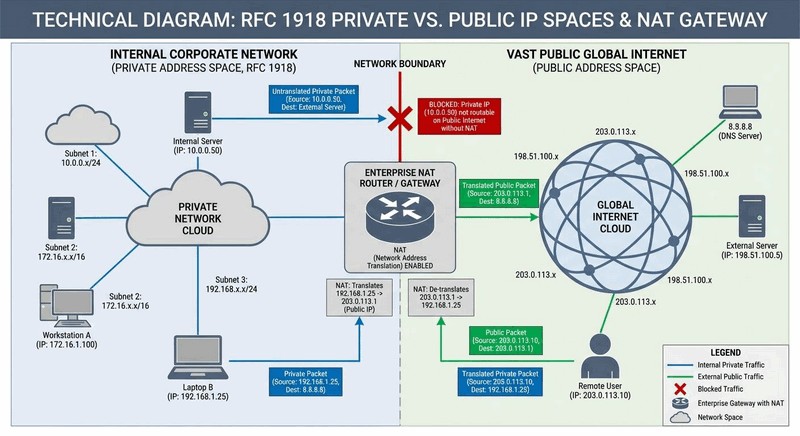

Dokument RFC 1918 zdefiniował trzy pule adresów prywatnych, które mogą być swobodnie używane w sieciach lokalnych bez konieczności rejestracji. Największa pula 10.0.0.0/8 oferuje ponad 16 milionów adresów i znajduje zastosowanie w dużych organizacjach oraz sieciach operatorskich. Pula 172.16.0.0/12 jest często wykorzystywana w średniej wielkości firmach, a 192.168.0.0/16 to standard w sieciach domowych.

Adresy prywatne nie są rutowalne w Internecie, co oznacza, że routery operatorów automatycznie odrzucają pakiety z takimi adresami źródłowymi. Aby umożliwić urządzeniom z adresami prywatnymi dostęp do Internetu, stosuje się mechanizm NAT, który zastępuje prywatny adres źródłowy publicznym adresem interfejsu routera.

Dzięki adresom prywatnym możliwe jest rozbudowywanie sieci lokalnych bez konieczności wykupowania publicznych adresów IP dla każdego urządzenia. Znajomość pul prywatnych jest niezbędna przy projektowaniu adresacji.

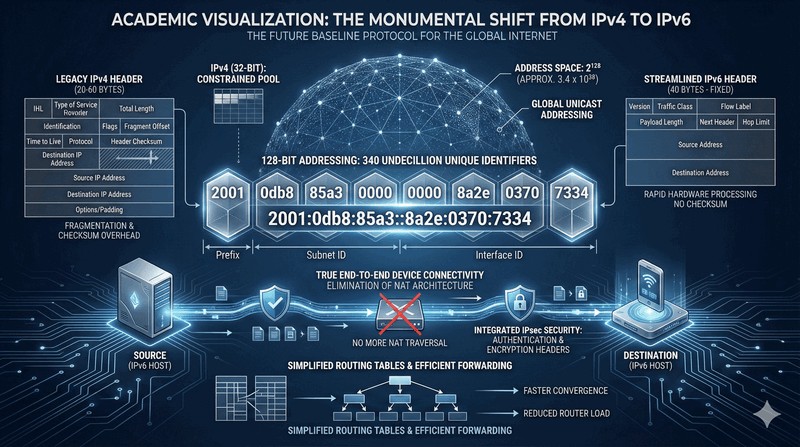

IPv6 został zaprojektowany jako następca IPv4 z myślą o zapewnieniu praktycznie nieograniczonej przestrzeni adresowej oraz usprawnieniu obsługi ruchu sieciowego. Nagłówek IPv6 ma stałą długość 40 bajtów i jest znacznie prostszy od nagłówka IPv4, co przyspiesza jego przetwarzanie przez routery. W IPv6 zrezygnowano z fragmentacji na routerach pośrednich, przenosząc tę odpowiedzialność na nadawcę.

Adresy IPv6 zapisywane są w systemie szesnastkowym z użyciem dwukropków jako separatorów, a prowadzące zera w poszczególnych grupach można pomijać. Protokół ten zawiera wbudowane wsparcie dla IPsec, czyli mechanizmu szyfrowania i uwierzytelniania komunikacji na poziomie sieci.

Mimo zalet IPv6 wdrażanie postępuje wolno, głównie ze względu na koszty migracji oraz konieczność wymiany starszych urządzeń sieciowych. Obecnie większość ruchu w Internecie wciąż opiera się na IPv4, ale udział IPv6 systematycznie rośnie.

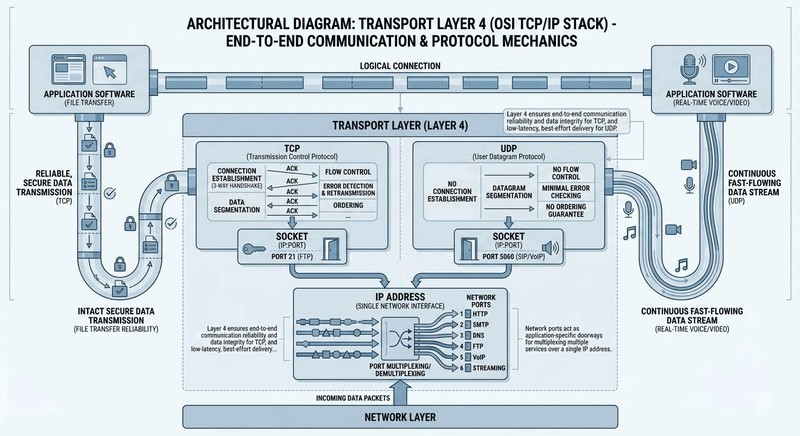

Warstwa transportowa modelu OSI odpowiada za komunikację między aplikacjami działającymi na różnych hostach w sieci. Podstawowym zadaniem tej warstwy jest zapewnienie segmentacji danych i ponownego ich złożenia u odbiorcy. W stosie TCP/IP za warstwę transportową odpowiadają dwa główne protokoły: TCP i UDP, które różnią się podejściem do niezawodności i szybkości.

TCP gwarantuje dostarczenie danych w odpowiedniej kolejności i bez błędów, natomiast UDP stawia na minimalne opóźnienia kosztem potencjalnych strat pakietów. Warstwa transportowa wprowadza również pojęcie portów, które umożliwiają systemowi operacyjnemu rozróżnienie ruchu należącego do różnych aplikacji. Dzięki portom jeden serwer może jednocześnie obsługiwać strony WWW, pocztę i transmisje strumieniowe.

Wybór odpowiedniego protokołu warstwy transportowej ma kluczowe znaczenie dla wydajności i funkcjonalności aplikacji sieciowych. Projektanci oprogramowania muszą świadomie decydować, który protokół zastosować.

TCP (Transmission Control Protocol) jest protokołem połączeniowym, który przed rozpoczęciem transmisji danych nawiązuje sesję z odbiorcą w procesie trójstopniowego uzgadniania. Każdy segment TCP zawiera numery sekwencyjne, które pozwalają odbiorcy na uporządkowanie odebranych danych nawet w przypadku ich niekolejnego dostarczenia.

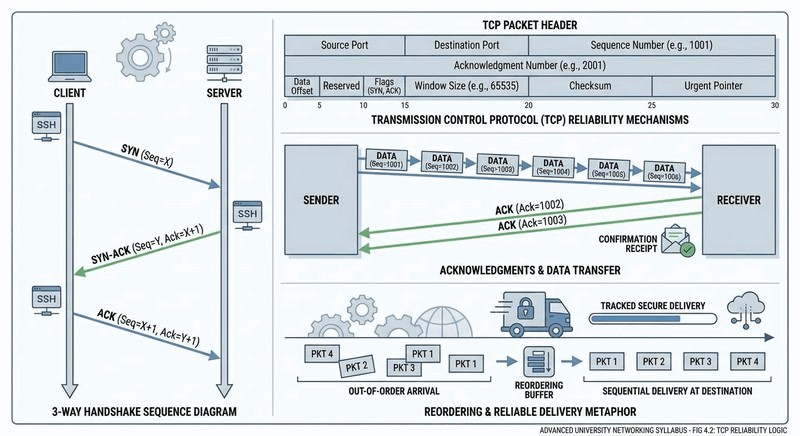

Protokół ten wykorzystuje mechanizm potwierdzeń (ACK), dzięki któremu nadawca wie, które segmenty dotarły prawidłowo i może retransmitować te zagubione. Kontrola przepływu w TCP opiera się na oknie przesuwnym, które dynamicznie dostosowuje ilość wysyłanych danych do możliwości odbiorcy. Dodatkowym mechanizmem jest kontrola przeciążeń, która zmniejsza prędkość transmisji w przypadku utraty pakietów.

TCP znajduje zastosowanie w aplikacjach, gdzie niezawodność jest priorytetem, takich jak transfer plików, poczta elektroniczna czy bankowość internetowa. Jest to protokół o dużym znaczeniu dla stabilności komunikacji.

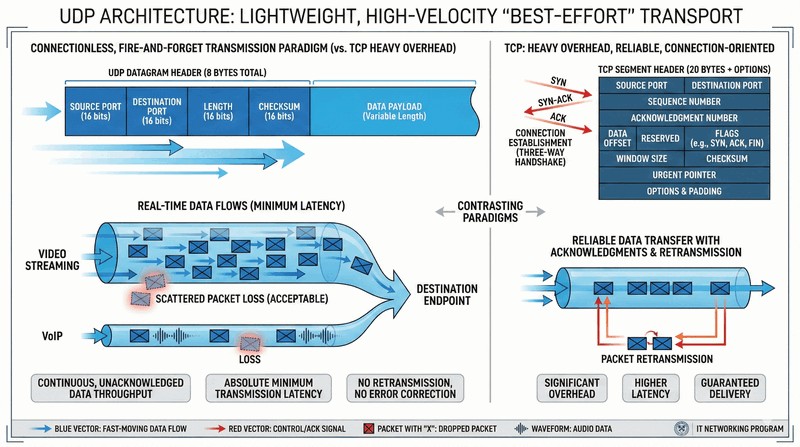

UDP (User Datagram Protocol) to protokół bezpołączeniowy, który nie nawiązuje sesji przed wysłaniem danych i nie wymaga potwierdzeń odbioru. Dzięki minimalnemu narzutowi na nagłówek (tylko 8 bajtów) UDP charakteryzuje się bardzo niskimi opóźnieniami transmisji. Brak mechanizmów retransmisji i kontroli przepływu sprawia, że protokół ten jest idealny dla aplikacji czasu rzeczywistego.

Transmisje strumieniowe audio i wideo, takie jak telewizja internetowa czy wideokonferencje, korzystają z UDP, ponieważ utrata pojedynczego pakietu jest mniej odczuwalna niż opóźnienie spowodowane retransmisją. Gry sieciowe typu FPS również preferują UDP, gdyż szybkość wymiany danych o pozycji graczy ma kluczowe znaczenie dla płynności rozgrywki.

Protokół DNS wykorzystuje UDP do zapytań, ponieważ są one krótkie i nie wymagają nawiązywania połączenia. Należy jednak pamiętać, że UDP nie gwarantuje kolejności dostarczenia datagramów, co może stanowić wyzwanie dla programistów aplikacji.

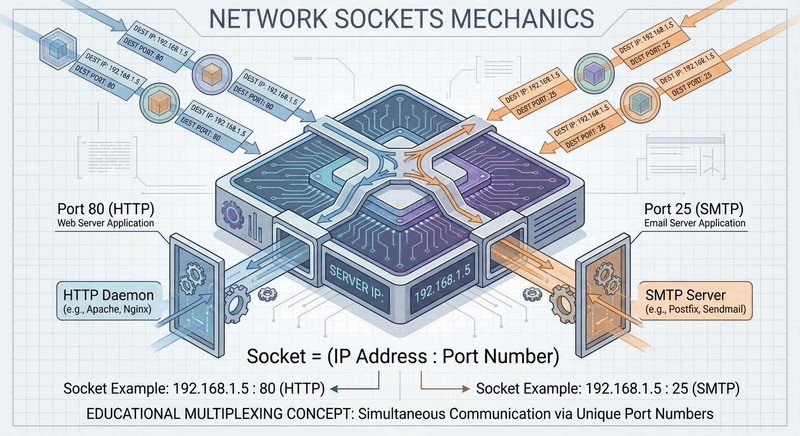

Porty sieciowe to 16-bitowe liczby od 0 do 65535, które identyfikują konkretne procesy lub usługi działające na urządzeniu sieciowym. Adres IP w połączeniu z numerem portu tworzy gniazdo sieciowe (socket), które jednoznacznie identyfikuje punkt końcowy komunikacji. Serwer WWW nasłuchuje domyślnie na porcie 80, a usługa SSH na porcie 22.

Połączenie sieciowe można opisać za pomocą czterech parametrów: adres źródłowy, port źródłowy, adres docelowy i port docelowy. Dzięki portom system operacyjny wie, do której aplikacji przekazać odebrane dane, nawet jeśli wiele programów korzysta jednocześnie z sieci. Porty źródłowe są zazwyczaj wybierane losowo przez system z puli portów efemerycznych.

Znajomość mechanizmu portów jest niezbędna przy konfiguracji zapór sieciowych i reguł NAT. W praktyce każdy administrator musi rozumieć, jak pary adresów i portów definiują sesje komunikacyjne.

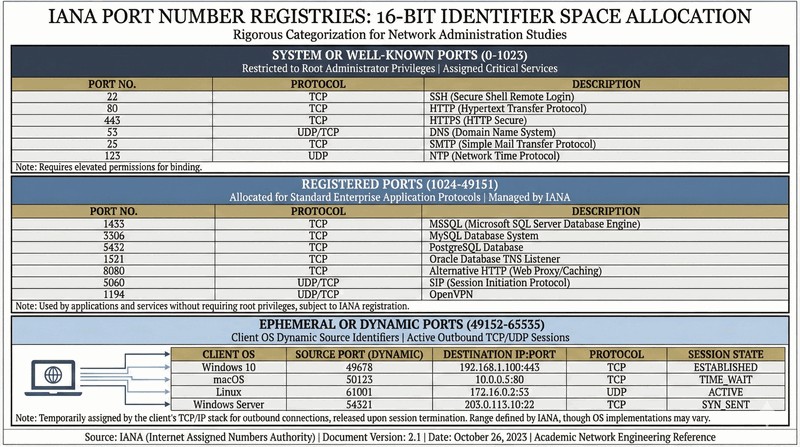

Organizacja IANA (Internet Assigned Numbers Authority) odpowiada za zarządzanie globalnym przydziałem numerów portów i dba o to, aby nie dochodziło do konfliktów. Porty dobrze znane (0-1023) są zarezerwowane dla najważniejszych protokołów systemowych i usług sieciowych. Uruchomienie usługi na porcie z tego zakresu wymaga uprawnień administratora.

Porty zarejestrowane (1024-49151) są przeznaczone dla aplikacji firm trzecich, ale ich użycie nie jest obowiązkowe. Przykładem może być port 3306 dla bazy danych MySQL lub port 8080 jako alternatywny dla serwera HTTP. Porty efemeryczne (49152-65535) są wykorzystywane przez systemy klienckie jako tymczasowe porty źródłowe podczas wychodzących połączeń.

Administratorzy sieciowi powinni znać najważniejsze numery portów, aby skutecznie diagnozować problemy i konfigurować polityki bezpieczeństwa na firewallach.

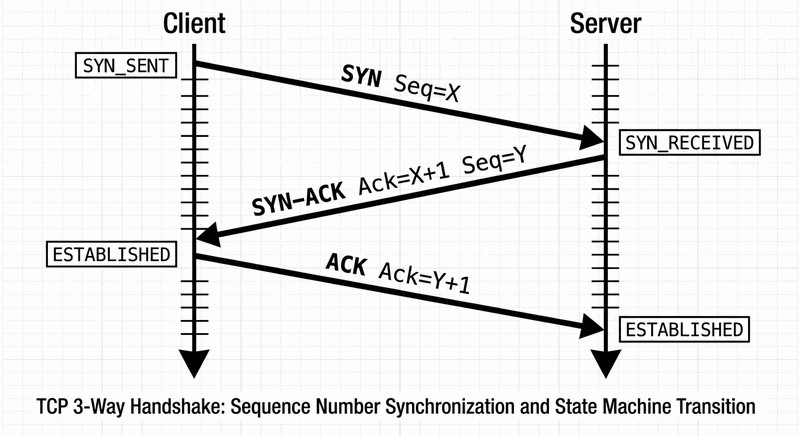

Proces trójstopniowego uzgadniania TCP jest obowiązkowym etapem poprzedzającym transmisję danych w tym protokole. Inicjatorem połączenia jest zawsze klient, który wysyła segment z ustawioną flagą SYN oraz własnym początkowym numerem sekwencyjnym (ISN). Serwer po otrzymaniu SYN odpowiada segmentem z flagami SYN i ACK, potwierdzając numer klienta i podając swój własny numer.

Klient finalizuje uzgadnianie, wysyłając segment z flagą ACK, co potwierdza gotowość obu stron do wymiany danych. Po wykonaniu trójstopniowego uzgadniania obie strony mają ustalone początkowe numery sekwencyjne i mogą rozpocząć właściwą transmisję. Cały proces trwa zazwyczaj kilka milisekund, ale w sieciach o dużym opóźnieniu może znacząco wpływać na czas odpowiedzi.

Zrozumienie tego mechanizmu jest kluczowe przy analizie ruchu sieciowego za pomocą narzędzi takich jak Wireshark. Jest to również klasyczne pytanie rekrutacyjne na stanowiska administratorów sieci.

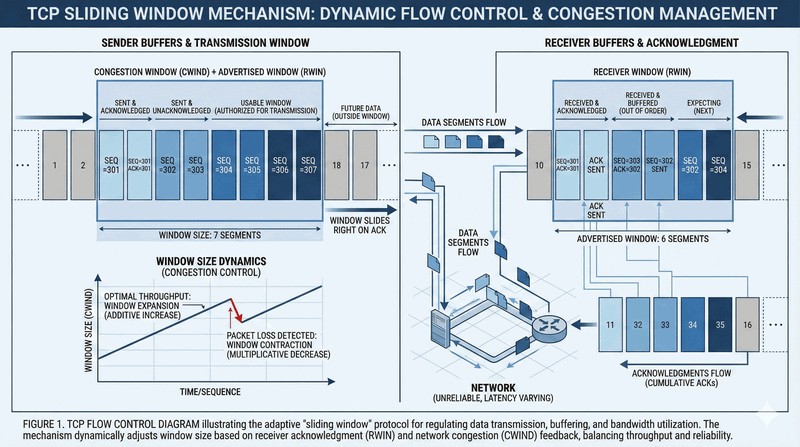

Okno przesuwne TCP pozwala na wysłanie wielu segmentów bez oczekiwania na potwierdzenie każdego z osobna, co znacząco zwiększa przepustowość transmisji. Rozmiar okna jest ustalany przez odbiorcę w polu Window Size nagłówka TCP i informuje nadawcę, ile bajtów może przyjąć bufor odbiorczy. Jeśli sieć działa bez zakłóceń, rozmiar okna stopniowo rośnie.

Gdy dojdzie do utraty pakietu, TCP natychmiast zmniejsza rozmiar okna, aby nie przeciążać łącza. Mechanizm ten nosi nazwę kontroli przeciążeń (congestion control) i jest kluczowy dla stabilnego działania Internetu. W praktyce początkowe tempo wysyłania jest niskie i stopniowo wzrasta, co można zaobserwować jako powolne narastanie prędkości pobierania pliku.

Algorytmy takich wariantów TCP jak Reno, Cubic czy BBR różnią się sposobem zarządzania oknem w zależności od warunków sieciowych. Każdy z nich ma inne zalety w określonych scenariuszach użycia.

MTU (Maximum Transmission Unit) określa maksymalny rozmiar ramki, jaką może przesłać dane łącze sieciowe, a dla standardowego Ethernetu wartość ta wynosi 1500 bajtów. Jeśli protokół wyższej warstwy przekaże do IP datagram większy niż MTU interfejsu wyjściowego, router musi dokonać fragmentacji. Proces ten polega na podziale nadmiarowego datagramu na mniejsze części z własnymi nagłówkami IP.

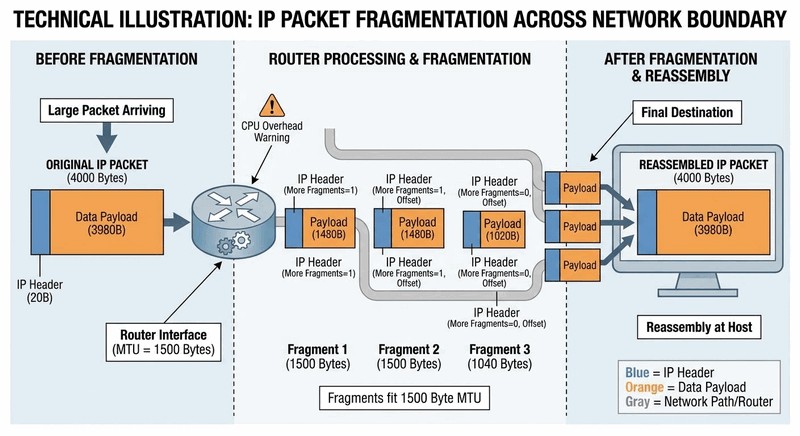

W nagłówku IP pole Fragment Offset wskazuje pozycję fragmentu w oryginalnym datagramie, a flaga MF (More Fragments) sygnalizuje, że to nie jest ostatni fragment. Odbiorca jest odpowiedzialny za złożenie wszystkich fragmentów w oryginalny datagram, co odbywa się w buforze pamięci. Fragmentacja zwiększa obciążenie routerów i odbiorców.

Zaleca się stosowanie PMTUD (Path MTU Discovery), aby uniknąć fragmentacji. W IPv6 zrezygnowano z fragmentacji na routerach pośrednich, a nadawca otrzymuje komunikat ICMPv6 Packet Too Big.

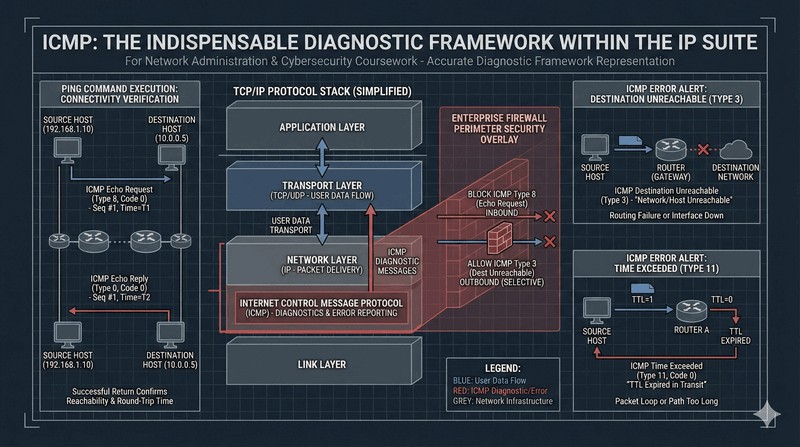

ICMP jest protokołem pomocniczym warstwy sieciowej, używanym do wysyłania komunikatów błędów i informacji diagnostycznych. Najbardziej znanym narzędziem wykorzystującym ICMP jest program ping, który wysyła żądania Echo Request i oczekuje na odpowiedzi Echo Reply. Drugim popularnym narzędziem jest traceroute, które wykorzystuje pole TTL do odkrywania trasy pakietu przez kolejne routery.

Komunikat Destination Unreachable jest wysyłany przez router, gdy nie zna on trasy do sieci docelowej lub gdy port docelowy jest zamknięty. Komunikat Time Exceeded pojawia się, gdy TTL pakietu spadnie do zera, co pozwala wykryć pętle routingu. ICMP Redirect informuje host o istnieniu lepszej trasy do danej sieci.

Wiele sieci blokuje ICMP na zaporach ogniowych, co może utrudnić diagnostykę, ale zwiększa bezpieczeństwo przed atakami typu ping flood. Administrator musi znać te ograniczenia.

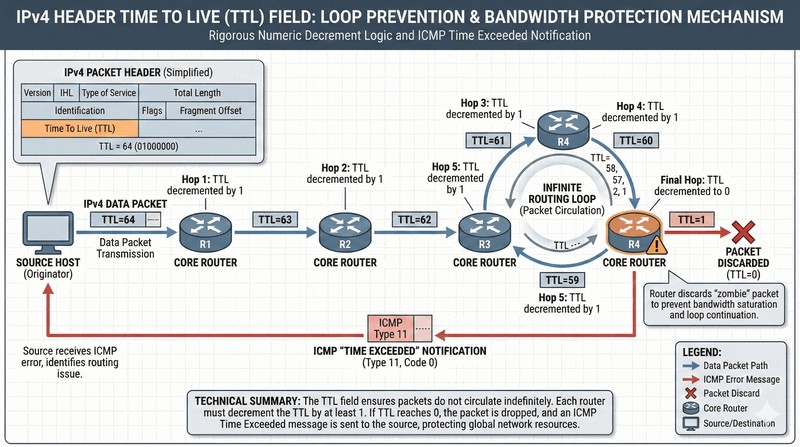

Pole TTL w nagłówku IPv4 jest 8-bitowym licznikiem, który początkowo ustawia się na wartość zależną od systemu operacyjnego, najczęściej 64, 128 lub 255. Każdy router pośredni zmniejsza wartość TTL o jeden przed przekazaniem pakietu dalej. Jeśli TTL osiągnie zero, router odrzuca pakiet i odsyła do nadawcy komunikat ICMP Time Exceeded.

Mechanizm ten zapobiega sytuacji, w której pakiet krążyłby w nieskończoność po pętli routingu, marnując przepustowość łączy. W protokole IPv6 pole TTL zostało zastąpione polem Hop Limit, które działa na identycznej zasadzie. Narzędzie traceroute celowo wysyła pakiety z niskimi wartościami TTL, aby uzyskać odpowiedzi od kolejnych routerów na trasie.

Administratorzy wykorzystują analizę wartości TTL do określenia systemu operacyjnego zdalnego hosta, ponieważ różne systemy używają różnych wartości początkowych.

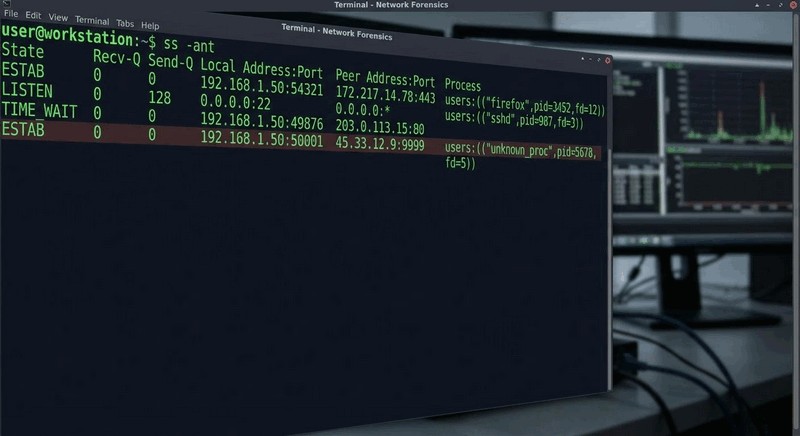

Polecenie netstat (network statistics) jest dostępne we wszystkich popularnych systemach operacyjnych i służy do wyświetlania informacji o aktywnych połączeniach sieciowych. W systemie Linux zaleca się używanie nowszego polecenia ss, które oferuje szybsze i bardziej szczegółowe wyniki. Netstat może pokazać wszystkie otwarte gniazda sieciowe zarówno dla TCP, jak i UDP, wraz z adresami i portami.

Stany połączeń TCP, takie jak LISTEN, ESTABLISHED, TIME_WAIT i CLOSE_WAIT, dostarczają informacji o przebiegu sesji sieciowych. Narzędzie to pozwala również na wyświetlenie tablicy routingu (netstat -r) oraz statystyk interfejsów sieciowych. Analiza wyników netstat jest podstawową umiejętnością przy diagnozowaniu problemów sieciowych.

Podejrzane połączenia do nieznanych adresów IP na nietypowych portach mogą wskazywać na obecność złośliwego oprogramowania. Regularne monitorowanie połączeń jest dobrą praktyką bezpieczeństwa.

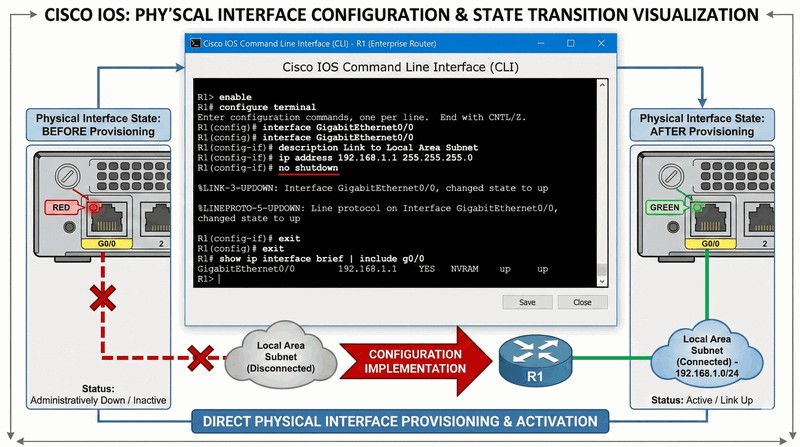

Routery Cisco, które dominują na rynku urządzeń sieciowych, wymagają konfiguracji w specjalnym trybie poleceń zwanym IOS (Internetwork Operating System). Każdy interfejs routera znajduje się w innej podsieci logicznej i wymaga przypisania unikalnego adresu IP z odpowiednią maską. Przed przypisaniem adresu należy wejść w tryb konfiguracji interfejsu za pomocą komendy interface.

Komenda ip address ustawia adres IP i maskę, natomiast komenda no shutdown włącza interfejs, który domyślnie jest administracyjnie wyłączony. W nowoczesnych sieciach często stosuje się interfejsy wirtualne (subinterfejsy), które umożliwiają obsługę wielu sieci VLAN na jednym porcie fizycznym. Poprawna konfiguracja interfejsów jest kluczowa dla zapewnienia łączności.

Po skonfigurowaniu interfejsów należy zweryfikować ich stan komendą show ip interface brief, która wyświetla status wszystkich portów.

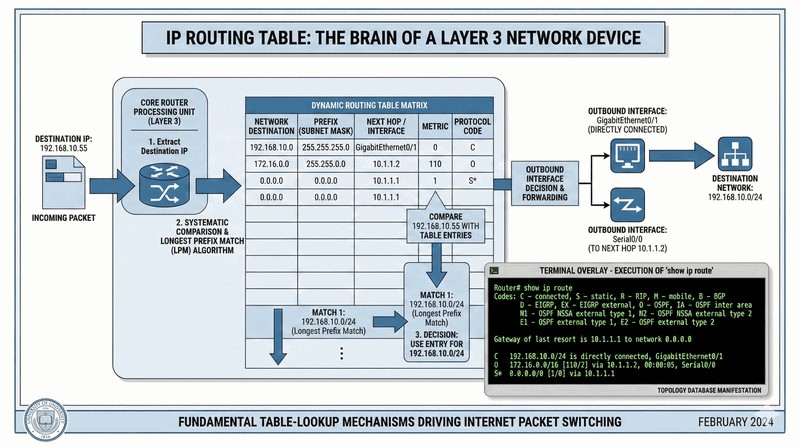

Tablica routingu jest fundamentem działania każdego routera i zawiera informacje o znanych sieciach oraz sposobach dotarcia do nich. Każdy wpis w tablicy routingu składa się z adresu sieci docelowej, maski, adresu następnego skoku (next hop) oraz metryki określającej koszt trasy. Sieci bezpośrednio podłączone do interfejsów routera pojawiają się w tablicy automatycznie jako trasy Connected.

Trasy statyczne są dodawane ręcznie przez administratora i mają wyższy priorytet niż trasy z protokołów dynamicznych. Router zawsze wybiera trasę z najdłuższym dopasowaniem prefiksu, czyli najbardziej specyficznym wpisem pasującym do adresu docelowego. Gdy nie ma dopasowania dla konkretnej sieci, router korzysta z trasy domyślnej, o ile jest zdefiniowana.

Regularne monitorowanie tablicy routingu za pomocą polecenia show ip route pozwala wykryć problemy z łącznością i błędne konfiguracje administratora.

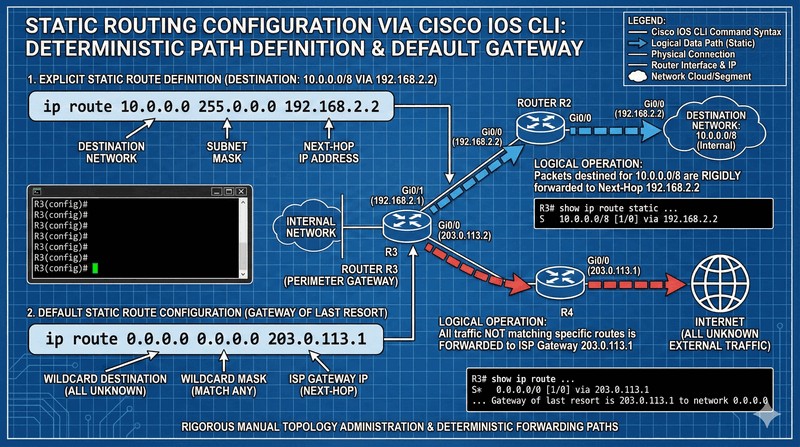

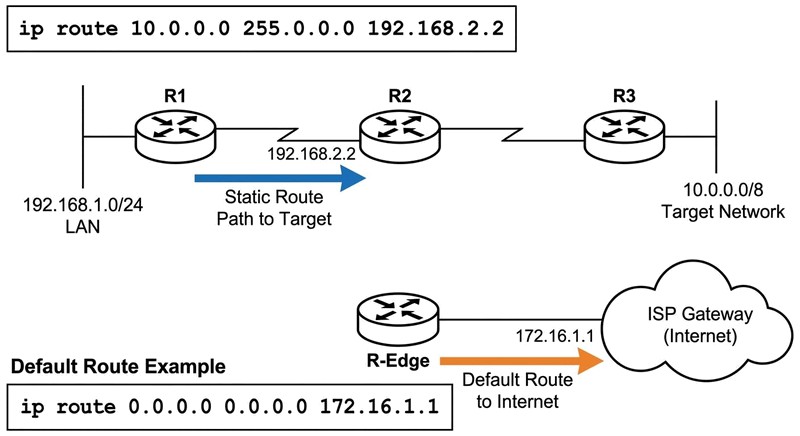

Routing statyczny polega na ręcznym definiowaniu tras w tablicy routingu, co daje administratorowi pełną kontrolę nad przepływem ruchu w sieci. Komenda ip route wymaga podania sieci docelowej, maski oraz adresu IP następnego skoku lub interfejsu wyjściowego. Trasa domyślna z parametrami 0.0.0.0 0.0.0.0 jest najważniejszym wpisem w routerze brzegowym.

Routing statyczny sprawdza się doskonale w małych i stabilnych sieciach, gdzie topologia rzadko się zmienia. Jego główną wadą jest brak automatycznego dostosowania w przypadku awarii łącza, co wymaga interwencji administratora. W protokole IPv6 trasa statyczna konfigurowana jest komendą ipv6 route z adresem w notacji szesnastkowej.

Mimo rozwoju protokołów dynamicznych znajomość routingu statycznego pozostaje podstawową umiejętnością każdego administratora sieci komputerowych.

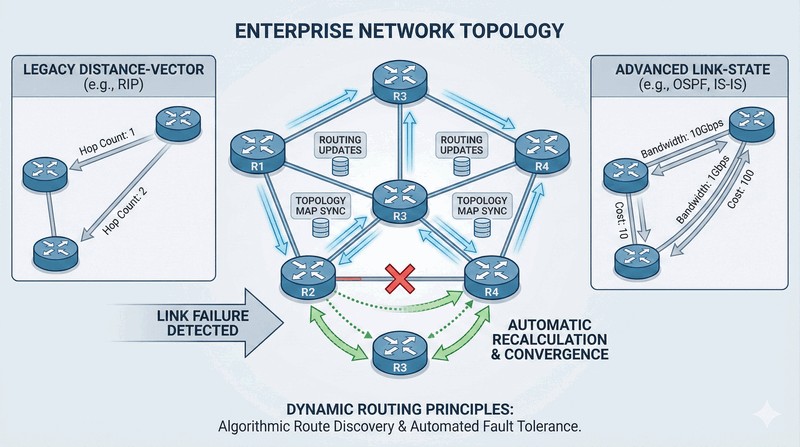

Protokoły routingu dynamicznego automatyzują proces wymiany informacji o sieciach między routerami, eliminując potrzebę ręcznego dodawania tras. Routery korzystające z protokołów dynamicznych wymieniają się regularnie komunikatami, informując sąsiadów o znanych im prefiksach. Protokoły wektora odległości (distance vector), takie jak RIP, opierają decyzje routingu na liczbie przeskoków.

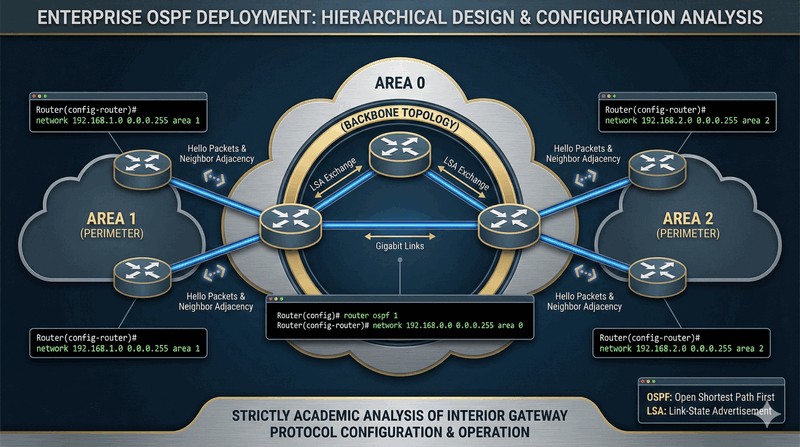

Protokoły stanu łącza (link-state), takie jak OSPF, tworzą pełną mapę topologii sieci i obliczają najkrótsze ścieżki za pomocą algorytmu Dijkstry. Routing dynamiczny reaguje automatycznie na zmiany topologii, przekierowując ruch w przypadku awarii łącza w ciągu kilku sekund. Wadą protokołów dynamicznych jest większe obciążenie routerów oraz złożoność konfiguracji.

W praktyce wiele sieci stosuje routing statyczny na obrzeżach i dynamiczny w rdzeniu, łącząc zalety obu podejść dla optymalnej wydajności.

Przełączniki warstwy 2 przekazują ramki wyłącznie w obrębie tej samej sieci lokalnej, opierając się na adresach MAC. Router jest niezbędny, gdy ruch musi trafić do innej podsieci – analizuje wtedy docelowy adres IP i zagląda do tablicy routingu, by podjąć decyzję o kierunku transmisji.

Routing statyczny daje administratorowi pełną kontrolę nad przepływem ruchu, ale wymaga ręcznej aktualizacji tras przy każdej zmianie topologii. W sieci z wieloma routerami szybko staje się to niepraktyczne. Z pomocą przychodzą protokoły dynamiczne, które samodzielnie wykrywają sąsiadów i wymieniają się informacjami o sieciach.

W praktyce większość sieci łączy oba podejścia: routing statyczny na obrzeżach (połączenie z dostawcą) i dynamiczny w rdzeniu sieci.

W warstwie sieciowej kluczowe znaczenie ma adres IP, który umożliwia jednoznaczną identyfikację urządzenia w globalnej sieci. Routery wykorzystują adres docelowy IP do podejmowania decyzji o trasowaniu, wybierając najkorzystniejszą ścieżkę do celu. Warstwa transportowa wprowadza rozróżnienie na protokoły niezawodne (TCP) i szybkie (UDP), co pozwala dopasować mechanizm transmisji do potrzeb aplikacji.

TCP zapewnia retransmisję utraconych segmentów, kontrolę przepływu i uporządkowanie danych, natomiast UDP oferuje minimalne opóźnienia kosztem potencjalnych strat. Porty warstwy transportowej umożliwiają współistnienie wielu aplikacji sieciowych na jednym urządzeniu, rozdzielając ruch między nimi. Połączenie adresu IP i numeru portu tworzy gniazdo sieciowe będące unikalnym identyfikatorem sesji.

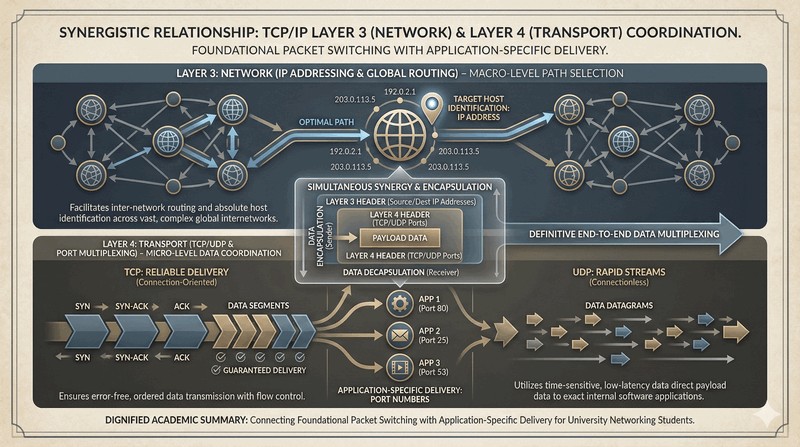

Zrozumienie współdziałania warstwy sieciowej i transportowej jest absolutnie niezbędne przy projektowaniu i utrzymywaniu sieci komputerowych każdej skali.

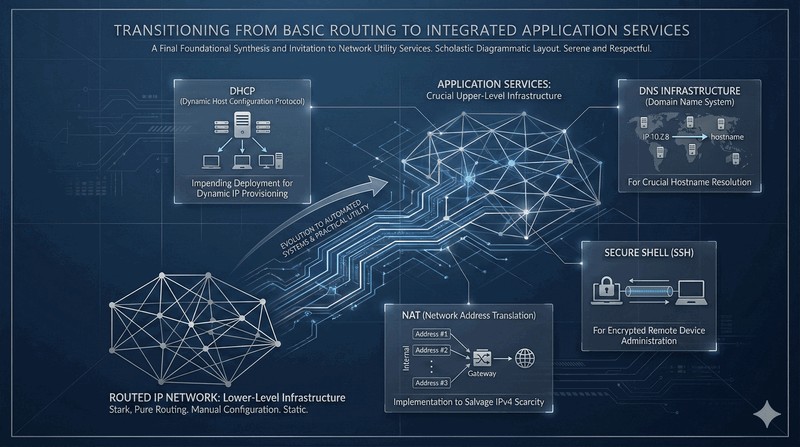

Warstwa aplikacji (warstwa 7 modelu OSI) udostępnia użytkownikom końcowym usługi sieciowe, takie jak przeglądanie stron WWW czy wysyłanie poczty elektronicznej. Automatyczne przydzielanie adresów IP realizowane jest przez protokół DHCP, który znacząco upraszcza konfigurację stacji roboczych. System DNS pełni funkcję książki telefonicznej Internetu, zamieniając nazwy domenowe na adresy IP.

Translacja adresów NAT umożliwia urządzeniom z adresami prywatnymi dostęp do Internetu poprzez współdzielenie jednego publicznego adresu IP. Protokół SSH zapewnia szyfrowany zdalny dostęp do serwerów, zastępując niebezpieczny Telnet w zarządzaniu urządzeniami sieciowymi. Usługi te działają na bazie poznanych wcześniej protokołów warstwy transportowej i sieciowej.

Każdy administrator sieci powinien znać zasady działania tych usług, ponieważ stanowią one nieodłączny element codziennej pracy z sieciami komputerowymi.

Polecenie ping wysyła pakiety ICMP Echo Request do wskazanego hosta i mierzy czas odpowiedzi, co pozwala ocenić opóźnienie i dostępność serwera. Wykonanie traceroute do google.com pozwala zobaczyć trasę pakietów przez kolejne routery wraz z czasami przeskoków. Analiza wyników traceroute umożliwia zlokalizowanie miejsca, w którym występują opóźnienia lub utrata pakietów.

W systemie Windows zamiast traceroute stosuje się polecenie tracert, które działa na bardzo podobnej zasadzie. Różnice w czasach odpowiedzi między poszczególnymi węzłami mogą wskazywać na przeciążenie lub łącza słabej jakości. Wykonanie ping do adresu pętli zwrotnej 127.0.0.1 pozwala sprawdzić poprawność działania stosu TCP/IP na lokalnym komputerze.

Ćwiczenia te stanowią najlepszy sposób na praktyczne zrozumienie omawianych na wykładzie mechanizmów sieciowych w rzeczywistym środowisku.

Książka TCP/IP Illustrated autorstwa W. Richarda Stevensa jest uznawana za biblię sieci komputerowych i zawiera szczegółowe opisy wszystkich protokołów stosu TCP/IP. Dla osób rozpoczynających przygodę z sieciami polecane są kursy przygotowujące do certyfikacji CCNA, które oferują zarówno wiedzę teoretyczną, jak i praktyczne laboratoria.

Wireshark to niezwykle przydatne narzędzie do analizy ruchu sieciowego, które pozwala podejrzeć nagłówki pakietów w czasie rzeczywistym. Instalacja Wiresharka i obserwacja własnego ruchu sieciowego pozwala zobaczyć w praktyce wszystkie omawiane protokoły i mechanizmy. Dokumenty RFC stanowią oficjalne specyfikacje protokołów internetowych i są dostępne bezpłatnie w Internecie.

Cisco Packet Tracer to symulator sieci umożliwiający tworzenie wirtualnych topologii i eksperymentowanie bez potrzeby posiadania fizycznego sprzętu. Regularne ćwiczenia z użyciem powyższych narzędzi są kluczem do opanowania materiału.
